20世纪60年代,高斯波束出现在激光物理学的谐振腔研究中(Kogelnik,1965).80年代初,Popov(1982)和Červený等(1982)相继将其引入到勘探地震学,提出了研究地震波传播的高斯波束求和法.高斯波束求和法的基本思路是将高斯波束作为波场分解的元波,经介质传播后,通过叠加求和进行波场重构.该方法的主要优点是在射线管理论的基础上,考虑了能量在垂直于射线管方向的传播,有效解决了经典射线理论中焦散区的振幅计算问题.正因为这个优点,高斯波束求和法在勘探地震学得到了广泛的关注与研究.
20世纪90年代,Hill(1990)将高斯波束应用于偏移成像,提出了基于倾斜叠加的高斯波束偏移方法.该偏移方法通过τ-p变换将波场分解为沿不同方向传播的平面波,经高斯波束传播后,在目标区域叠加成像.Hill的高斯波束偏移算法不仅计算效率高,并且具有可处理多走时,计算焦散区振幅等优点.近些年来,许多勘探地震学者对其进行了研究和改进(Hill,2001; Nowack et al.,2003; Albertin et al.,2004; Gray,2005; Gray and Bleistein,2009; 岳玉波,2011). 但我们同时注意到,若利用高斯波束表达点源波场的格林函数,则无需τ-p变换,就可进行偏移计算.基于此种思路,Popov等(2010)提出了另一种严格遵守Kirchhoff型积分理论的高斯波束偏移算法.它不用进行Hill(2001)和Gray(2005)等人提出的最陡下降近似,理论上要优于Hill的算法,但缺点是耗费更多的计算时间(孙建国,2012).
由于高斯波束是波动方程的时谐解,所以高斯波束的偏移算法主要基于频率域,时间域的研究相对较少.根据 Červený(1983)的推导,当权函数和复振幅与频率无关时,高斯波束经傅里叶逆变换,在时空域存在解析表达式,Červený称其为delta波包.delta波包最早出现在合成理论地震图的研究中(Červený,1983),本文将其应用于偏移领域,给出了基于delta波包叠加的深度偏移算法:利用delta波包将地震数据分解为局部波场,利用Kirchhoff绕射理论反向延拓至目标点后进行成像.
基于delta波包的偏移算法可在时间域直接计算,并保留了高斯波束偏移的诸多优点,如可计算多走时、计算焦散区振幅等,但因包含褶积运算,成像时将耗费大量的计算时间.针对这一问题,本文根据褶积算子性质,通过泰勒函数展开,将褶积运算简化为乘积运算.理论上,虚部越小,误差越小,近似公式越准确.相反,虚部越大,误差越大.但当虚部变大时,由于delta波包的振幅衰减明显,误差对于叠加结果的影响变小.所以在叠加充分区域,可近似认为成像结果是准确的.在叠加不充分区域,近似误差可能影响成像结果.近似偏移算法,几乎不需褶积运算(仅需对地震记录的时间导数进行一次Hilbert变换),计算时间仅为近似前的0.2~0.25倍,计算效率得到了显著提升.本文最后通过Marmousi和Sigsbee2a 两个数值算例验证了新偏移算法的成像效果.
2 基本原理 2.1 延拓波场
假设S代表地表,
![]() |
(1) |
其中,G(x,x′;t)为检波器 xg到成像点 x′的时间域格林函数.
在高斯波束求和方法中,需要先计算频率域格林函数,再经傅里叶逆变换得时间域格林函数.其中频率域格林函数GGB(x,x′;ω)满足表达式
![]() |
(2) |
其中,γ=(γ1,γ2)为射线坐标,通常可以取球坐标系或笛卡尔坐标系,区域D为射线坐标的积分范围.UGB(ω)为单条高斯波束的波场表达式.Φ(γ)为权函数,满足
当地表S水平,利用高频渐近方法,忽略掉高阶项,导数
![]() |
(3) |
其中,vg为检波器 xg处的地表速度,θg为检波器 xg处射线出射方向与z坐标轴正方向的夹角.
将公式(3)代入(1),可得
![]() |
(4) |
上式为高斯波束方法计算延拓波场U(x,x′;t)的基本表达式.
2.2 delta波包与高斯波束求和方法不同,本文在计算时间域 格林函数GGB(x,x′;t)时,采用先对单条高斯波束 进行傅里叶逆变换,再在时间域叠加求和的顺序.
Červený(1983)将高斯波束的傅里叶逆变换称为delta波包(delta packet),简称DP.它与高斯波束互为傅立叶变换对.
![]() |
(5a) |
![]() |
(5b) |
其中,gDP(t)为delta波包.
用delta波包叠加表示的时间域格林函数GDP(x,x′;t)为
![]() |
(6) |
其中,g(γ,t)满足表达式
![]() |
(7) |
公式(7)表明利用高斯波束理论中的权函数Φ(γ)、振幅AGB和走时τGB,可计算时间域g(γ,t).为了以后推导方便,去掉角标,使用振幅 A和走时τ表示.这里振幅A和走时τ为复数,满足运动学和动力学射线追踪方程.
将时间域格林函数GDP(x,x′;t)表达式(6)代入延拓波场U(x,x′;t)表达式(4),可得
![]() |
(8) |
(8)式为delta波包方法计算延拓波场U(x,x′;t)的公式,其中g*(γ,t)满足关系式
![]() |
(9) |
使用激励时间成像条件,当t=0时,成像条件为
![]() |
(10) |
其中,g*(γ,t)满足关系式(9),并且
![]() |
(11) |
这里,Φs、As和τs分别代表由震源 xs到成像点 x′的权函数、振幅和走时;Φg、Ag和τg分别代表由检波点 xg到成像点 x′的权函数、振幅和走时.
3 波包解析式通过之前的推导可知,利用公式(9)—(11)可进行时间域深度偏移.但从数值计算角度考虑,仍存在两个问题:一是delta波包表达式(9)仍需积分计算;二是成像公式(10)中褶积过程会耗费大量计算时间.
二维情况下,权函数 Φ 与频率ω无关.同时,假设振幅 A 也与频率ω无关,则g*(γ,t)在时间域存在解析式(Červený,1983)
![]() |
(12) |
其中
![]() |
(13) |
这里,函数b(t)为高斯波束中包含复走时τ=τR+iτI项的傅里叶逆变换.需要注意的是,当权函数 Φ 或振幅 A 与频率ω有关时,若权函数 Φ 或振幅 A 的时间域解析式存在,仍可以写成类似公式(13)的形式,但这并不属于本文的研究范围,本文将只讨论权函数 Φ 或振幅 A 与频率ω无关的情况.
本文将b(t)称为褶积算子,褶积算子的性质取决于复走时τ.由于复走时实部τR和虚部τI对算子的影响并不相同,为了便于研究,将b(t)进一步分解为两个子算子,满足b(t)=b1(t)*b2(t),其中
![]() |
(14a) |
![]() |
(14b) |
分解后的褶积算子b1(t)只包含τR项,b2(t)只包含τI项.b1(t)的作用就是时移,delta波包的τR对应于经典射线理论中的走时,表示delta波包传播至该点的时间.b2(t)决定了delta波包振幅的衰减程度.由于δ(t)是
![]() |
(15) |

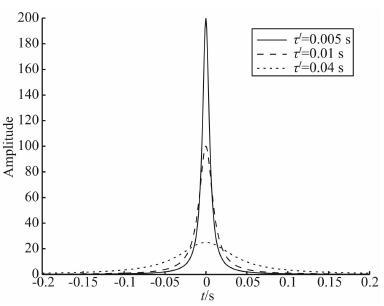

图 1给出了不同τI下褶积算子b2(t)随时间t的变化曲线.结合公式(15)可知,b2(t)为偶函数,峰值为1/πτI.τI越小,峰值越大,能量也越集中于零点附近;τI越大,峰值越小,能量越发散.
![]() |
图 1 不同τI时褶积算子b2(t) Fig. 1 The amplitude of operator b2(t) with different τI |
将 g*(γ,t)的解析式(12)代入延拓波场U(x,x′;t)表达式(8),可得
![]() |
(16) |
其中
![]() |
(17) |
这里
![]() |
(18a) |
![]() |
(18b) |
h(t)为x(t)的Hilbert变换.公式(16)—(18b)可在时间域直接计算延拓波场U(x,x′;t),无需傅里叶变换.
4 数值近似虽然利用公式(16)—(18b)可在时间域直接进行深度偏移,但公式中存在的褶积运算f(t)*b(t)会耗费大量的计算时间.从提升计算效率的角度考虑,本节将根据算子b2(t)的性质,对褶积运算进行数值近似.
4.1 数值积分近似将子算子(14a)和(14b)代入公式(16)得
![]() |
(19) |
设
![]() |
(20) |
根据算子b2(t)的性质,b2(t-ξ)关于ξ=t偶对称.所以,假设积分区间为
![]() |
(21) |
其中,η介于ξ与t之间.所以K(t)可近似为
![]() |
(22) |
仔细观察上式,K(t)被写成三项相加求和的形式.因为(ξ-t)在ξ=t处为奇函数,b2(t-ξ)在ξ=t处为偶函数,当τI≠0时,在积分范围[t-Δt,t+Δt]内,第二项的积分值为零.则K(t)可近似为第一项,当τI≠0时,得
![]() |
(23) |
截断误差由第三项决定,有
![]() |
(24) |
这里,使用了第一积分中值定理(《数学手册》编写组,1979),若
通过上节的推导,K(t)被近似为
![]() |
(25) |
其中
![]() |
(26) |
这里,振幅衰减程度由衰减项A衰决定.A衰为Δt和τI的比值,并且A衰∈[0,1].设β=Δt/τI,β越小,A衰越小,振幅衰减越明显.相反,β越大,A衰趋近于1.
理论上,积分区间[t-Δt,t+Δt]越小,f(t+τR)的一阶泰勒展开越准确,所以本文建议Δt只取几个时间采样间隔.此时,当τI较小时,因为b2(t)能量聚焦于零点附近,所以近似公式(25)仍保有较高精度;当τI较大时,b2(t)的能量发散,近似公式误差变大,但由于delta波包振幅快速衰减,其对叠加结果的影响却变小.综上所述,当Δt只取几个时间采样间隔时,既满足数值近似的精度要求,也满足偏移的需要.
关于Δt的取值,本文还建议最好能保证衰减项A衰与实际振幅衰减程度相近.这里以Ricker子波 为例(如图 2),褶积计算的K(t)为理论值(见图 2a),近似公式(25)计算的K(t)为近似值(见图 2b),图 2c给出了K(t)峰值振幅随τI变化曲线.由图 2c可以看出,随着τI的增大,峰值振幅逐渐变小.Δt越大,振幅衰减越慢;Δt越小,振幅衰减越迅速.当Δt=0.005 s时,K(t)幅值衰减程度与理论值相近.此时,K(t)近似值(图 2b)与褶积值(图 2a)的形态也是一致的.
![]() |

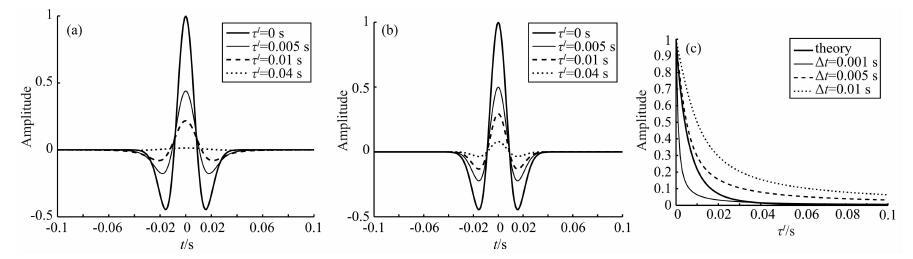

图 2 (a)K(t)的理论值(不同τI);(b)K(t)的近似值(不同τI),Δt取0.005 s;(c)K(t)峰值随τI变化曲线(不同Δt) Fig. 2 (a)The theoretical values of K(t) with different τI;(b)The approximate values of K(t) with different τI,Δt=0.005 s;(c)The peak amplitudes of K(t) varies with τI under different Δt |
将公式(25)、(26)和(17)代入公式(19),延拓波场U(x,x′;t)满足表达式
![]() |
(27) |
所以,成像条件I(x′,xs)可重新整理为
![]() |
(28) |
其中
![]() |
(29) |
这里,x(t)和h(t)分别满足公式(18a)和(18b).利用成像条件(28)和(29)可直接在时间域进行深度偏移.近似后的成像条件几乎不需褶积运算(仅需对x(t)进行Hilbert变换得到h(t),单道地震记录只需计算一次),计算效率得到很大的提升.
5 数值算例本节将展示两个数值算例.第一个为Marmousi模型,图 3为速度模型,横向网格节点数为737,网格间距12.5 m;纵向网格节点数为750,网格间隔4 m.使用的地震记录共240炮,第一炮位置在 x=3000 m处,每炮207道,道间距和炮间距均为25 m,中间放炮,两边接收,炮点位置与第104道接收位置相同.每道时间采样点为750个,采样间隔4 ms.
![]() |

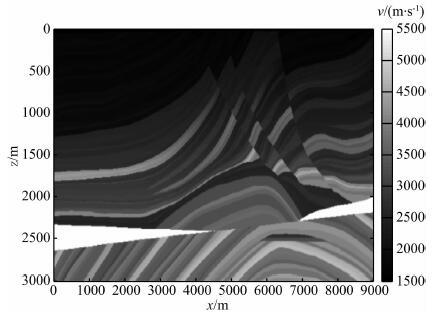

图 3 Marmousi速度模型 Fig. 3 Stratigraphic interval velocity model for Marmousi dataset |
图 4为单炮的时间域偏移结果(Δt=0.005 s),图 4a、4c为包含褶积运算的偏移结果,图 4b、4d为使用近似公式的偏移结果.通过对比可以看出,两种算法的偏移结果基本一致,但在细节处,前者的信噪比要高于后者,图像更为清晰些.
![]() |

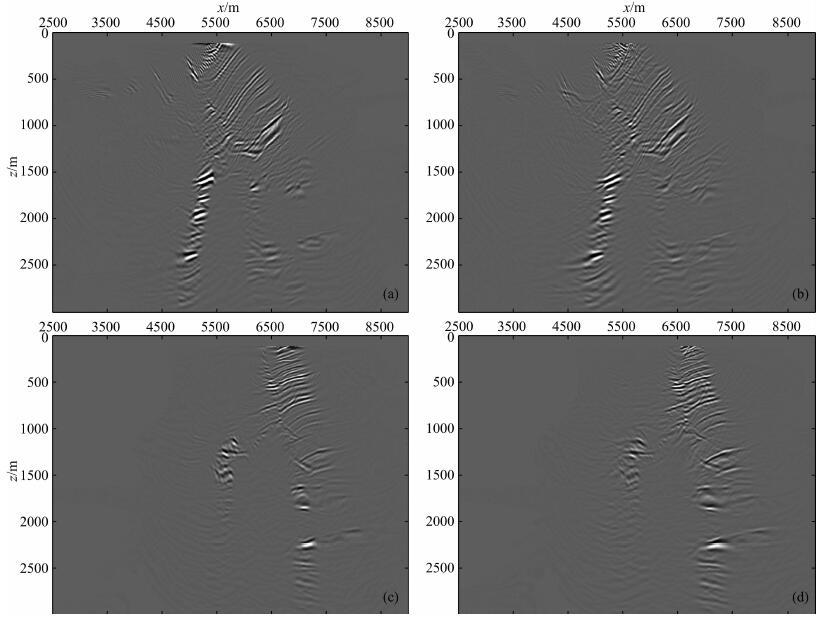

图 4 (a)第100炮褶积运算的偏移结果(x=5475 m);(b)第100炮近似公式的偏移结果(x=5475 m);(c)第150炮褶积运算的偏移结果(x=6725 m);(d)第150炮近似公式的偏移结果(x=6725 m) Fig. 4 (a)The No.100 migrated shot record obtained by using the the exact method(x=5475 m);(b)The No.100 migrated shot record obtained by using the approximated method(x=5475 m);(c)The No.150 migrated shot record obtained by using the the exact method(x=6725 m);(d)The No.150 migrated shot record obtained by using the approximated method(x=6725 m) |
图 5为叠加后的偏移剖面(Δt=0.005 s).可以看出,两种方法偏移结果一致,三个断层与两个背斜构造清晰可见,较浅背斜右侧翼,因为倾角过大,边界模糊.较深背斜中的小储层构造清晰可见.之前单炮记录(近似公式,图 4b、4d)中的噪声,经叠加后被有效压制.表 1给出了两种方法的计算效率(CPU耗时)对比,在使用MPI进行多线程计算条件下,使 用近似公式的计算时间约为近似前的0.2~0.25倍,计算效率得到了明显提升.
![]() |

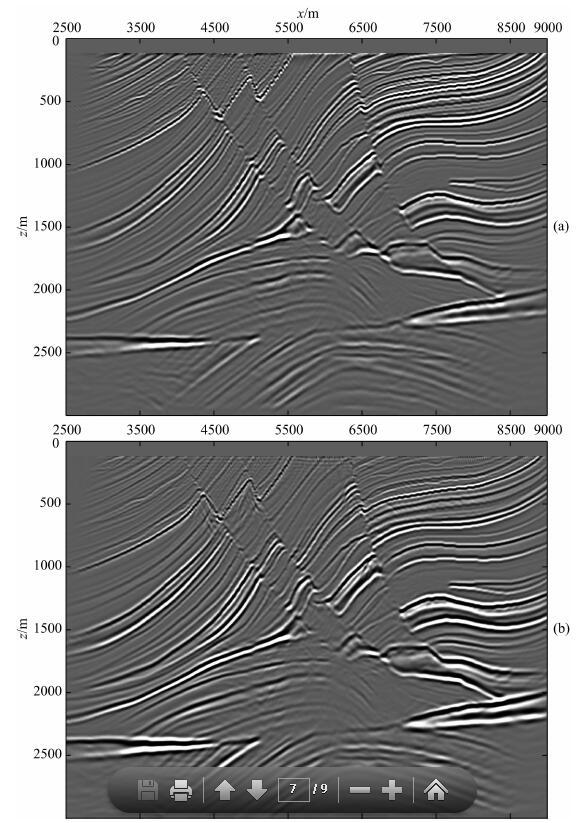

图 5 (a)褶积运算的叠加剖面;(b)近似公式的叠加剖面 Fig. 5 (a)Stacked image obtained by using the exact method;(b)Stacked image obtained by using the approximated method |
![]() |
表 1 两种算法的计算效率(CPU耗时)对比(单位:min) Table 1 Efficiency(CPU time)comparison of different algorithms(Unit: min) |
第二个算例为Sigsbee2A模型.图 6为速度模 型.横向网格节点数为2133,网格间隔为11.43 m,纵向网格节点数为1201,网格间隔为7.62 m.地震记录共500炮,最大道数为348道,炮间距和道间距均为22.86 m.
![]() |
图 6 Sigsbee2A速度模型 Fig. 6 Stratigraphic interval velocity model for Sigsbee2A dataset |
图 7为给出了两种算法的叠加剖面(Δt=0.005 s). 通过对比可以看出,两种方法对盐丘的陡倾边界以 及盐体下断层构造与绕射体进行了较好的成像,但盐体左翼及右翼最深处的下方构造,近似后的成像质量相比近似前,信噪比要低,干扰更大一点,这是由于盐下区域照明不足,delta波包叠加不充分,噪声没有得到有效压制.最后给出两种方法的计算效率(CPU耗时)对比,在使用MPI进行多线程计算 的条件下,近似前的偏移时间为119小时15分,近 似后的偏移时间为25小时13分.
![]() |

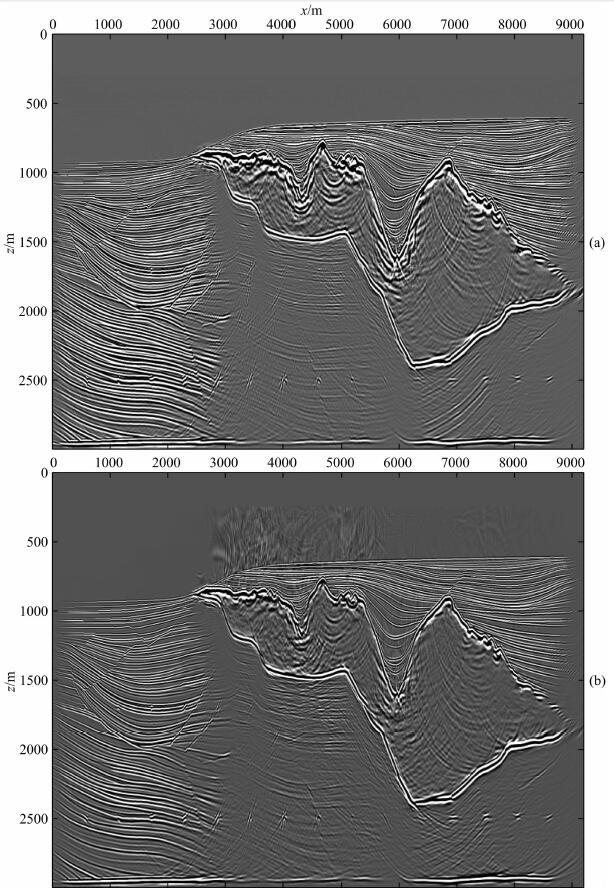

图 7 (a)褶积运算的叠加剖面;(b)近似公式的叠加剖面 Fig. 7 7(a)Stacked image obtained by using the exact method;(b)Stacked image obtained by using the approximated method |
本文将delta波包应用到偏移领域,给出了基于delta波包叠加的深度偏移算法,并根据褶积算子的性质,进一步将褶积运算简化为乘积形式.在近似公式中,衰减项A衰由Δt和τI的比值β所决定,本文建议Δt的取值为几个时间采样间隔,并最好保证A衰与 实际振幅衰减程度相近.最后,通过Marmousi和Sigsbee2A两个数值实例验证了本文提出的基于delta波包叠加的深度偏移算法,保留了高斯波束偏 移的优点,对复杂介质具有良好的成像能力,并且近似算法的偏移结果与近似前基本一致,但计算时间约为近似前的0.2~0.25倍,计算效率得到显著提升.该偏移算法适用于多种反射地震采集方式(如共炮,共炮检距等),易于进行面向目标成像,可拓展到3维地震数据偏移,在勘探地震学领域有着广泛的应用前 景.同时,该算法仍存在诸多有待解决的问题,如Δt 的影响,盐下区域成像改善等,需要进一步研究与讨论.
