, TANG You-Cai, ZHOU Shi-Yong, FENG Yong-Ge, YUE Han, WANG Hai-Yang, JIN Ge, WEI Song-Qiao, WANG Yan-Bin, GE Zeng-Xi, NING Jie-Yuan
Ambient noise tomography was applied to obtain the crust and upper mantle velocity models of the Tibetan Plateau. The method is based on extracting Rayleigh wave phase and group velocity dispersion curve from continuous waveform cross-correlation. Our data comes from the Peking University seismic arrays, INDEPTH IV passive seismic array, and four Chinese Provincial seismic networks. The usable data was collected from 05,2007 to 12,2009. The long time span assures high signal to noise ratio when the cross-correlation is performed. We extract the empirical Green's functions from the cross-correlation and perform a surface wave tomography inversion with the cross-correlation functions. With the phase and group velocity models from the previous step, a 3D shear wave velocity model is obtained.
Our surface phase/group velocity models and inverted shear velocity model show strong heterogeneity and complexity over the whole studied region. Surface geological features are accurately depicted by the short period surface waves (6 s to 14 s, both phase and group velocity model). The Qaidam basin and Sichuan basin are well correlated to low velocity anomalies due to the thick sediments over these regions. Mountains, like Qilian, Kunlun, and Longmenshan are marked by high velocity anomalies. We also observe a continuous transition zone in between the Tibet plateau and Sichuan Basin at short period. For Rayleigh wave tomography models longer than 25 s, there are significant differences between Qaidam-Qilian region and the plateau south of Kunlun fault zone. The newly formed plateau area, i.e. Qaidam-Qilian region shares similar velocity structure signatures with the eastern boundary of the Tibetan Plateau and Sichuan basin. Both our phase velocity measurements and inverted shear wave velocity models show that the Tibetan plateau has a large-scale uniform low velocity layer in the middle crust (25~40 km in depth). The velocity at this depth of the region is much slower than the global average velocity of AK135. It is also shows distinct deviation from the eastern boundary of the Tibetan Plateau. The low velocity layer supports the channel flow model that explains the eastward material transportation of Tibet. From the intermediate period velocity maps, we observe a low velocity zone at Qilian Mountain region and it might be related to the elevated temperature in the middle and lower crust of this region. The variation of the temperature at this depth might correlate to the underplating of magma from the local mantle upwelling. These observations suggest that the on-going crustal thickening at Qilian Mountain area is possiblly due to the underplating process.
Our detailed structure of Tibetan Plateau crust is critical to understand the on-going plateau formation process. The Rayleigh wave group/phase velocity models and 3D shear wave velocity model indicate there is a large-scale uniform low velocity within the plateau. The low velocity layer could explain the eastward material transportation of Tibet. The newly formed Qaidam-Qilian region, as a new plateau shows distinct velocity signatures in our velocity models. And the low velocity zone below Qilian Mountain is possibly an indication of the ongoing magma underplating process in that region.
平均海拔5000 m的青藏高原是现今地球上最大的陆地高原之一.它形成于约50 Ma之前的印度板块与欧亚板块的陆-陆碰撞(Harrison et al., 2000; Tapponier et al., 2001).自北向南，青藏高原可以大体上分为柴达木块体，松潘—甘孜块体，羌塘块体和拉萨块体；昆仑断裂带，金沙缝合带和班公怒江缝合带依次将这些块体分开.时至今日，印度板块仍以每年6 cm的速度向北运动(Bilham et al., 1997).由陆-陆碰撞引起的压缩变形由南向北延伸至整个青藏高原，导致其地壳增厚(60~70 km).位于青藏高原向北新生长的柴达木块体正在经历着地形的隆升和地壳增厚(Meyer et al., 1998).然而，青藏高原巨厚的地壳结构仍无定论.国际上用于解释青藏高原的隆升和地壳增厚的两种主要的学说是 在20世纪80年代提出的大陆逃逸模型(Tapponnier et al., 1982)和连续形变模型(England and Searle，1986).
地震层析成像是用于研究地球内部地震波速度结构不均匀分布的最有效手段之一.在过去的30年中，地球物理学家利用宽频带流动观测地震台阵记录，运用各种地震层析成像技术来探测青藏高原及其周边地区的地壳结构.前人通过瑞利面波的频散特性大尺度地研究了整个欧亚大陆(Curtis et al., 1998; Feng and Teng， 1983; Ritzwoller and Levshin， 1998; Ritzwoller et al., 1998; Wu and Levshin， 1994)，也曾利用更多数据，采用更小网格精细地 获得区域面波层析成像结果(Bourjot and Romanowicz， 1992; Brandon and Romanowicz， 1986; Griot et al., 1998; Huang et al., 2003; Romanowicz，1982). 被认为青藏高原东部物质溢出出口的川滇菱形块体也被很多学者所研究(Huang et al., 2002; Yao et al., 2008).同时，青藏高原内有诸多体波研究层析成像结果.若干研究(Huang and Zhao， 2006，Xu et al., 2002)使用区域和远震地震数据来反演青藏高原及其周边 区域的三维P波结构.还有学者(Barron and Priestley， 2009; Hearn et al., 2004; Liang and Song， 2006; Liang et al., 2004)采用Pn波和Sn波来研究青藏高原地壳底部的横向不均匀性和各向异性.
然而，已有的研究结果对于全面了解青藏高原及其周边地区的地壳速度结构的横向变化仍存在较大的局限性.(1)限于台站覆盖的区域和空间分辨率，现有结果对所感兴趣区域浅部结构分辨率有限；而且大多数流动台站分布于藏南地区，柴达木块体及青藏高原北缘的流动台站观测稀缺.(2)基于传统方法的面波研究因为短周期信号衰减较快，对地壳浅部结构分辨率有限；而采用天然地震的体波成像结果对纵向分辨率略逊于面波成像.(3)除少数反射折射地震学方法所得的二维地壳成像结果外，整个青藏高原及其周边地区的高分辨率地壳三维成像结果稀缺.所幸近几年布设结束的INDEPTH IV的流动台阵覆盖了大部分青藏高原东部地区和柴达木块体.
本文所用数据源自多个流动地震台阵和固定台网，覆盖了青藏高原东部和周边地区(图 1).采用背景噪声层析成像方法对连续地震记录数据处理，得到了研究区域的地壳瑞利面波相速度异常分布图像.研究目的是利用连续记录的背景噪声数据和相应的相速度层析成像技术，反演获得青藏高原东部地区和东缘的三维地壳结构.进一步，通过瑞利面波相速度分布结果反演得到研究区域的三维剪切波速度结构和莫霍面深度分布.本研究所得青藏高原东部和周边地区的地壳三维地震波速度结构，为进一步深入讨论青藏高原形成和生长的动力学机制提供了重要地震观测约束.
 |

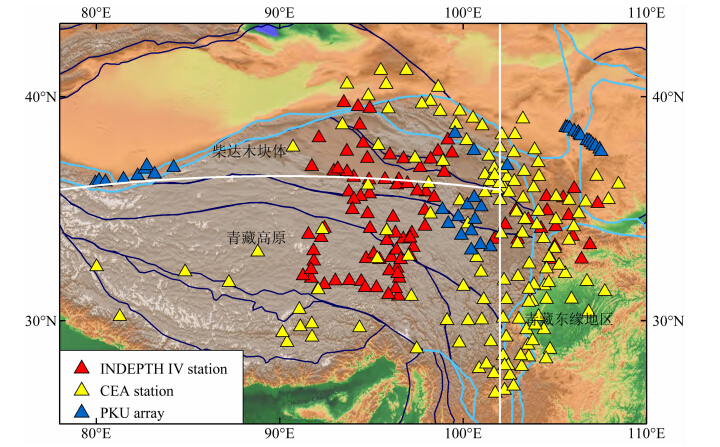

图 1 台站分布及研究区域地质块体边界Fig. 1 Station map of studying region |
本文所用的连续记录地震资料来源于：在过去5年里完成的3个北京大学宽频带流动观测地震台阵，包括北京大学银川台阵，于田台阵和东昆仑台阵；国家数字测震台网数据备分中心提供的甘肃、青海、四川及西藏台网的固定台站的连续记录及INDEPTH IV宽频带流动观测地震台阵(Zheng et al., 2010).图 1为地震台阵分布图.表 1为所用地震台阵及台网的仪器信息.
|
表 1 地震台阵及仪器信息Table 1 Station and instrument list |
由表 1可以看出，不同地震台阵、台网之间至少有10个月的记录时间重叠，得以保障最终所得各台站对之间的互相关函数信噪比(SNR)较高.表 1还显示，不同的台阵、台网所采用的仪器不同，所以在做互相关之前，需要去除仪器响应，将记录转换为位移记录.由于研究目标是获取瑞利面波信号，所以仅采用垂向记录.同时，将记录时间全部换算至格林威治时间(GMT).这些数据的预处理保证了之后获取的瑞利面波群速度和相速度频散曲线的一致性和准确性.
背景噪声层析成像(Ambient Noise Tomography)近年来在地震大地构造学研究中得到广泛的应用，从地震尾波的互相关(Campillo and Paul， 2003; Paul et al., 2005)(Seismic Coda)或背景噪声的互相关(Shapiro et al., 2005; Shapiro and Campillo， 2004)(Ambient Noise)函数中，可提取出面波经验格林函数.近几年来被广泛地应用于区域层析成像研究(Shapiro et al., 2005; Kang and Shin 2006)和大陆尺度的层析成像研究(Yang et al., 2007; Zheng et al., 2008).相关文献(Shapiro and Campillo， 2004; Campillo，2006; Lobkis and Weaver， 2001; Snieder，2004; Wapenaar，2004)就背景噪声层析成像的理论和方法做过详细讨论.这些研究成果是本文的理论依据.
本文数据处理主要依据Bensen等(Bensen et al., 2007)发展的由背景噪声数据测量瑞利面波相速度频散曲线及相速度层析成像的方法及处理流程.首先，对一个台站对的垂向记录做互相关运算，之后从互相关函数里获取该台站对之间的经验格林函数.并且对所获取的台站对经验格林函数做带通 滤波，以保留高信噪比记录.本文采用Bensen(Bensen et al., 2007)所提出对信噪比的定义，对噪声即“在一给定时窗内的面波信号与之后的噪声信号的均方根之比”，对面波为最大振幅之比.图 2为叠加正负部分后的台站A01与其余台站之间的互相关函数.其次，采用时频分析方法(FTAN)获取所有台站对之间的周期从6～60 s的瑞利面波群速度及相速度频散曲线.台站对A01和XHA(图 1)的群速度频散曲线如图 3所示.该台站对跨越青藏高原东缘(图 1中的浅蓝色虚线(张培震等，2003))，由图 3可以看出，在12 s周期附近群速度出现局部极值，这与其特殊路径相关.基于台站对距离需大于三个波长的 挑选准则，因此对于本文使用的地震台站分布(图 1)，大于60 s周期的群速度无法可靠的从互相关函数所得的经验格林函数中获取.
|

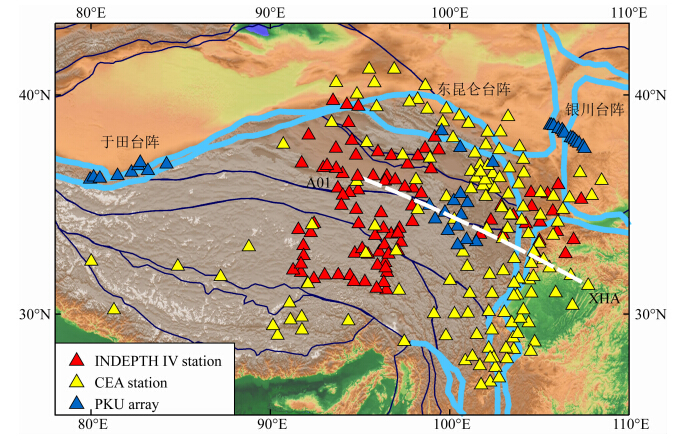

图 2 A01及其台站对之间的互相关函数(5~100 s)Fig. 2 Cross-correlation of A01 and its station pairs |
 |

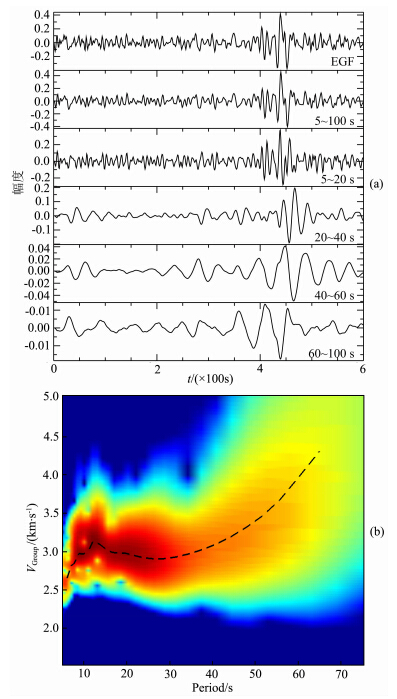

图 3 不同频段经验格林函数(a)及台站对A01-XHA群速度频散曲线(b)Fig. 3(a)Empirical Green′s functions in different frequency b and s and (b)Group velocity dispersion curse of station pair A01-XHA |
最后，在得到了所有台站对之间的瑞利面波群 速度和相速度的频散曲线之后，采用Barmin(Barmin et al., 2001)提出的面波层析成像反演方法来获取研究区域的瑞利面波群速度和相速度的速度异常分布.计算格点为0.5°×0.5°，所用平滑阻尼参数依据所采用反演格点而定.
瑞利面波相速度的变化对介质密度和P 波速度变化不敏感，而对S 波速度的变化非常敏感(Takeuchi et al., 1964).基于所得的瑞利面波相速度层析成像，反演得到研究区域的三层地壳剪切波速度模型及莫霍深度分布.剪切波速度模型反演对初始参考模型敏感，而本文的研究区域涵盖面积较大，包括青藏高原东部和周边地区，其地质构造复杂.因此我们将研究区域以昆仑断裂带(36°N)和龙门山断裂带(102°E)为界，划分为3个子区域(图 4)：青藏高原、新造高原—即柴达木地块、青藏高原东缘地区.在3个子区域内，分别依据区域内平均瑞利面波频散曲线反演获得该区域内的一维剪切波平均速度模型.之后以获得的平均速度模型为初始参考模型，在各子区域内计算每一个格点的一维剪切波速度及地壳厚度.最终将各格点反演获得的一维速度结果拼合可得研究区域的三维剪切波速度模型.在剪切波速度反演过程中，利用Saito 的程序(Saito，1988)计算理论相速度和其对速度的偏微分.在线性反演过程中，用一系列水平层来描述地球介质，每层厚度10 km 到30 km 不等.假定这些水平层厚度不变，拟合频散曲线来反演每一层的剪切波速度.另外，为了得到莫霍面的深度，莫霍面上下两层的厚度也设为待反演的参数，即在反演过程中可以在一定范围内自由变化.
 |
图 4 研究子区域划分Fig. 4 Sub-regions division of studying area |
为了检验本文层析成像结果的分辨率和可靠性，按照惯例做了检测板测试.输入检测板的速度异常体大小约为200 km(2°×2°)，输入模型为相速度，在±2.5%之间变化.反演格点为0.5°×0.5°，输入模型和检测结果如图 5所示.从检测结果可以看出，在周期为6 s和60 s范围内，青藏高原的东缘和北缘可以较好的得以重建，但其余地区分辨率略低.在8～55 s周期范围，本文的地震台站分布和反演方法能够在研究区内得到比较可靠而且稳定的结果，包括祁连山、柴达木盆地、松潘—甘孜地块、羌塘地块、拉萨地块的北部和青藏高原东缘地区，速度异常均可被精确的分辨重建.在台阵内部，或射线覆盖好的区域，分辨率小于200 km，不仅能够探测到速度异常体的形态，而且能较好地反映异常体的速度差异.而在射线覆盖不好的区域，分辨率随着周期的增加逐渐降低.
 |

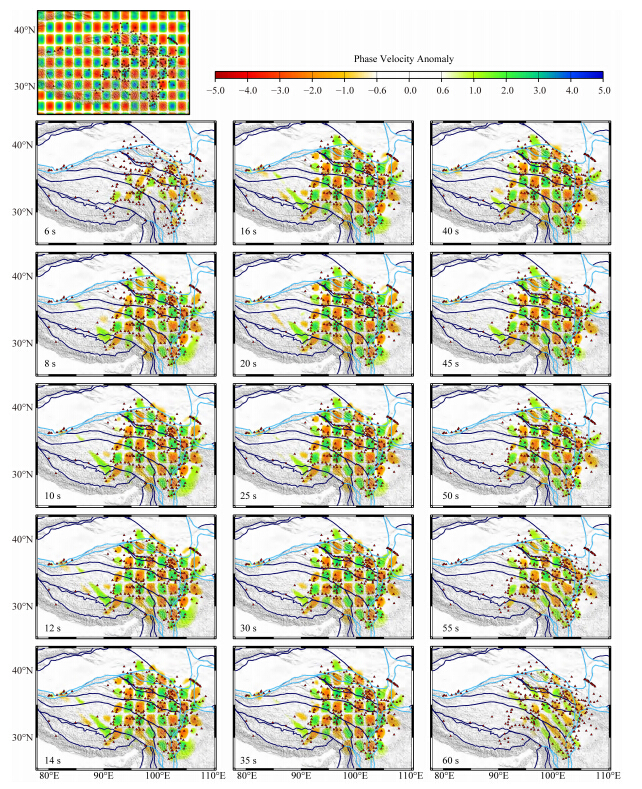

图 5 相速度层析成像检测板实验Fig. 5 Checkerboard test for phase velocity tomography |
 |

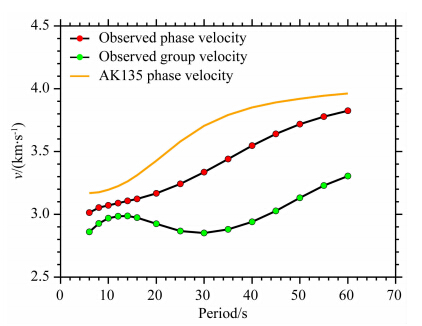

图 6 平均相速度群速度频散曲线Fig. 6 Average dispersion curves of group and phase velocity |
图 6为观测到的研究区内瑞利面波平均群速度和相速度频散曲线.与全球一维平均速度模型 AK135的频散曲线相比较可以得出一个很重要的结论：本文测量的研究区域(包括青藏高原、柴达木地块和青藏高原东缘)内平均相速度都比AK135模型的相速度慢很多.这可以部分归因于研究区内增厚的地壳(主要影响在30~60 s范围)，但是对应于6～20 s范围则可能是由于研究区内物质不同所致(如存在比平均大陆厚很多的沉积层).这一点在后面展示反演获得的一维剪切波速度模型时还要进行详细讨论.
图 7和图 8的各个周期图像中的二维速度异常分布均相对于图 6中的平均速度频散曲线而言.不同周期的群速度和相速度的敏感核对应于不同深度，同时不同周期的群速度和相速度的敏感核又有部分重叠.长周期的速度敏感核较为宽泛，因而所得的不同周期的瑞利波相速度异常变化图像随周期加大而趋于平缓.经验而言，基阶瑞利波群速度和相速度对约1/3波长深度附近介质的S波速度结构最为敏感；面波成像反应平均结果，而非特定深度结果.图 7和图 8分别展示了瑞利面波群速度异常和相速度异常分布图像.图 7中的群速度异常与图 8中的大多数相速度异常一致，些许不同源于群速度和相速度不同的敏感核.
短周期相速度异常分布图像中(图 8，6～14 s)，高速异常与低速异常同地表地质构造相关性较高.例如，柴达木盆地和四川盆地的范围被低速异常精确地勾绘出来.短周期图像反映了上地壳的地震波速度特征，因此盆地的低速异常反映了这两个盆地 内大范围的沉积层.柴达木盆地和四川盆地沉积层厚度的差异也为两块低速异常体所描述，相较于四川盆地的低速异常消失于12 s周期之后的分布图像，柴达木较厚沉积层的影响，使该地区低速异常持续至更长周期.山脉为高速异常体所勾绘，例如四川盆地西部的岷山和龙门山山脉均显示为条带状高速异常.昆仑山和祁连山对短周期相速度异常图像有同样的影响，但其高速异常被低速异常间或分隔为块体状而非条带状.在祁连山脉和昆仑山脉交汇的地方，共和盆地的沉积层为8～12 s异常分布图像中的低速异常所描述.
基于本文数据分辨率，青藏高原主要显现低速异常.同时，不同地块之间存在差异，相较于羌塘和拉萨地块的较为均一的低速异常体，松潘—甘孜的低速异常间或被小的高速异常分割.使用较大阻尼系数加强平滑反演后仍得到相似结果.尤其值得注意的是，在青藏高原东缘并无一明显边界来界定青藏高原和四川盆地，而是在两者之间存在若干小的速度异常体.在图 8，10 s周期的相速度异常分布图像中，可以看到A和B两块速度异常体.A位于尼玛—玉树—鲜水河断裂带和金沙—红河断裂带的交汇点，走向位于喜马拉雅东构造结的北北东延长线上，在A和青藏高原东缘地区之间为川滇菱形块体.川滇菱形块体在短周期图像中，呈现为高速异常，但随周期加大，异常逐渐转换为低速异常.B位于青藏高原东缘地区，鄂尔多斯地块和柴达木地块的交汇处，为低速异常.
中周期相速度异常分布图像(图 8，16～35 s)描绘了更深的速度结构.16 s及更长周期的图像与较短周期的图像差异很大.这是由于16～30 s这段周期的相速度对30~40 km深的速度结构最为敏感，而此深度也正好是平均大陆莫霍面的深度.青藏高原的莫霍面远深于这个深度，因此，在青藏高原与青藏高原东缘地区之间应该存在明显速度异常差异.如图 8，中周期相速度异常分布图像所示，所得结果与预期一致，高速区对应于莫霍面较浅的地区(如青藏高原东缘地区)，而低速异常对应于莫霍面较深的地区(青藏高原).短周期图像中存在的青藏高原东部与青藏高原东缘地区之间的若干破碎状速度异常体逐渐融合.在短周期图像中松潘—甘孜地块间或出现的高速异常逐渐消失，整个块体呈现均一低速异常；但仍与羌塘和拉萨地块存在差异.
整个青藏高原呈现低速异常.青藏高原东缘地区呈现均一高速异常，这是因为下地壳速度结构影响了该地区的中周期的速度异常分布.相似的低速异常转为高速异常的特点也出现在柴达木盆地和祁连山下.但其低速异常的消失较四川盆地缓慢，低速异常一直影响至30 s周期的相速度异常分布图像.这可能是源于柴达木盆地更厚的沉积层.从30 s周期图像开始，明显的青藏高原东缘和北缘边界出现.速度异常的对比勾勒出青藏高原与周边地体的边界.前面提到的高速异常A消失于30 s周期的相速度异常图像之后.同时，川滇菱形块体呈现低速异常.但这一异常以鲜水河断裂和金沙红河断裂为界 并未与青藏高原的低速异常融合.从图 8，20 s的相 速度异常分布图像中，可以看出在柴达木盆地以北的祁连山脉中出现东西走向低速异常条带.标记这一低速异常体为C.它的出现可能与祁连山脉下物质流变性质有关，也可能与过深的莫霍深度相关.
长周期相速度异常分布图像中(图 8，40～60 s)，青藏高原东缘地区和柴达木地块的速度异常反映了上地幔结构信息，而青藏高原则为下地壳信息.祁连山脉中的低速异常C逐渐消失，祁连山脉整体高速异常强度减弱，趋于均值.青藏高原东缘地区呈现均一高速异常.川滇菱形块体下的低速异常消失，出现高速异常，并与青藏高原东缘地区的高速异常融合.青藏高原仍然呈现低速异常，但与其东缘和北缘地区速度异常相比强度减弱，高速异常与低速异常数值均减小趋于平均值.青藏高原东部和西部速度结构出现差异，西部速度异常强度大于东部异常.在40～60 s周期范围内的速度异常图像中，速度异常结构主要为莫霍面深度控制，因此青藏高原的东西速度差异可能源于东西不同的地壳厚度.同时，青藏高原下的印度板块俯冲深度不同(Li et al., 2008)，也可能引起青藏高原南、中部地区地壳底部物质成分及温度的东西差异.这些原因均可能引起青藏高原在长周期的相速度异常分布图像中出现东西差异，需要更多观测证据约束.
3.3 剪切波速度结构和莫霍面深度 根据瑞利面波相速度分布结果进一步反演获得剪切波速度分布，可以更直接地认识地下速度结构.研究区域内青藏高原东缘地区，柴达木地块和青藏高原的地壳厚度差异很大，而不同的初始速度模型在我们采用的反演剪切波速度结构及莫霍面深度的算法中对结果影响较大.因而，将研究区域划分成3个子区域(图 4).在不同子区域内分别进行剪切波速度及莫霍面深度反演，最终将结果拼合便得研究区域内的三维剪切波速度模型. 青藏高原主要由3个地块构成：松潘—甘孜地 块、羌塘地块和拉萨地块(DeCelles et al., 2002).松潘—甘孜地块地壳主要由晚三叠纪早侏罗纪闭合大洋残留海盆的浊流岩构成；羌塘地块位于松潘—甘孜地块南部，于晚古生代时期自冈瓦纳古陆漂移至北，后于晚三叠纪早侏罗纪时期与松潘—甘孜地块碰撞.羌塘地块地壳主要由变质岩和古生代及中生代的沉积岩构成.拉萨地块位于最南部，于晚三叠纪时期自冈瓦纳古陆漂移至此，后于晚侏罗纪中白垩纪时期与羌塘地块碰撞.拉萨地块地壳主要由中 级及高级变质沉积岩和古生代沉积岩构成(DeCelles et al., 2002).
本文研究结果表明青藏高原的3个块体东西向速度结构均有差异.由图 8中短周期相速度异常分布图像可知，松潘—甘孜地块上地壳呈现强烈东西向不均匀性，若干低速异常体被高速体分隔.同时，居于青藏高原东缘地区和青藏高原之间的川滇菱形块体与周边块体速度结构差异很大.因此，我们认为在青藏高原和青藏高原东缘地区的上地壳部分，二者并没有一个明显的边界，而是存在一个过渡带，如在图 8，12 s周期速度异常分布图像中Line-R和Line-L所圈定的区域.这一过渡带宽约500 km，过渡带内不仅存在东西向速度结构差异，同时存在南北向速度结构差异.过渡带内的东西向速度异常差异可能是青藏高原物质向东非均匀溢出的结果.同时，过渡带内南北向的速度异常差异可能是源于3个块体的不同物质差异.在图 8的中长周期相速度异常图像中可以看出，这一过渡带逐渐消失，最终融入青藏高原的低速异常.因此，青藏高原中下地壳较上地壳要均一.最后，根据瑞利波相速度异常图(图 8)可以看出羌塘地块和拉萨地块速度结构差异很小，但与松潘—甘孜地块有较大差异.
剪切波反演结果(图 10)显示松潘—甘孜和羌塘地块中地壳(27.5~45 km)呈现均一的低速结构，可能对应于大范围的中地壳低速层(图 9)，为青藏高原中下地壳可能存在大规模 “层流”提供地震学观测证据.类似地震学观测研究也在藏南推测存在中下地壳层流(Jiang et al., 2011).
4.2 新增高原：柴达木盆地和祁连山脉 位于昆仑山山脉以北的柴达木盆地占地面积120000 km2，北边界为祁连山南山山脉，盆地沉积层厚度为8~15 km(Gu and Di， 1989). 图 8周期为8 s的相速度异常分布图像中，柴达木盆地形状精确的被低速异常所描绘.从图 8中的周期为8~20 s的图像中可以看出，盆地西部低速异常消失略快于东部低速异常，相对应于盆地东、西部的不同沉积层厚度.柴达木盆地东部的共和盆地为一年轻的盆地(Pares et al., 2003)，它对图 8，相速度异常图像的影响主要体现在8~12 s的范围.将两个盆地分开的高速异常体与地表出露的古生代和中生代的 火成岩相关(Burchfiel et al，1991).若干研究(Burchfiel et al., 1991; Tapponnier et al., 1990; Métivier et al., 1998)指出，共和盆地在晚上新世有过明显的抬升运动.需要指出的是，两个地区上地壳本身存在差异，地壳厚度是可能造成所观测到差别的一种解释.
本文反演结果所显示的柴达木盆地和祁连山脉地区呈现与青藏高原截然不同的速度结构，支持前 人提出的青藏高原东北向台阶式增长模式(Tapponnier et al., 1990; Métivier et al., 1998)，即青藏高原东北部边界从昆仑山山脉跨越到北祁连山脉，使得柴达木盆地和祁连山脉地区成为新增高原.按照这个模式，现今柴达木盆地和祁连山脉地区的构造运动和隆升过程也就是青藏高原早期的形成模式.根据柴达木盆地和祁连山脉地区的相速度频散曲线更接近于青藏高原东缘地区(图 9)，我们推测该新增高原还仅仅处于初始阶段，这也和柴达木盆地平均海拔高度仅为2500 m相吻合. 从柴达木盆地向东南看去，松潘—甘孜褶皱带，龙门山逆冲带和西四川盆地构建起青藏高原的东缘.龙门山的前缘恰好为青藏高原和华南扬子克拉通的碰撞边界，其长约500 km，为四川盆地西缘.龙门山、岷山地区是世界上最陡峭的大陆断崖陡坡带之一，在水平跨度仅为50 km左右的范围内，从四川盆地海拔约400 m起陡升至龙门山及松潘—甘孜地块的5000 m.相关文献(Chen et al., 1995; Chen et al., 1994; Chen and Wilson， 1996)提出中下地壳逆冲形成的推覆体来解释龙门山、岷山的隆升机制.龙门山逆冲带的变形历史可以追溯至早白垩，后印-欧陆陆碰撞之后，在中新世又重新活跃(Wang et al., 1989).岷山位于松潘—甘孜褶皱带内，长约180 km，宽30~50 km，从新生代起至第四纪为一上升带(Long，1983).四川盆地内的沉积岩大多为第三纪的沉积岩，比柴达木盆地内沉积岩老，四川盆地的沉积层厚度约为10 km(Xu et al., 2007; Xu et al., 2007).从图 8中的瑞利波短周期相速度速度异常分布图像和图 10中的7.5 km深的剪切波速度模型切片中均可看出四川盆地的沉积岩与周围龙门山、岷山山脉的火成岩存在明显差异.这一差异很好地勾绘了四川盆地的西边界.然而，从图 8中可知，四川盆地与龙门山脉及岷山山脉的速度异常仅存在于8 s 至14 s的速度异常图相中，中长周期的速度异常图像中，四川盆地与龙门山脉及岷山山脉的速度结构均一稳定.同样使用背景噪声层析成像的方法，但是基于不同的地震数据，李昱在研究这一区域时，得到相同的结果(Li et al., 2009).因此，根据图 10中的剪切波速度结构与莫霍面深度图像，我们认为四川盆地与龙门山山脉的主要差异在于上地壳.在中下地壳，青藏高原东缘地区为一稳定均一地质块体，与青藏高原速度结构差异很大.
由鲜水河小江断裂带、红河断裂带和大理断裂带围起的川滇菱形块体为青藏高原的东南缘主要物质溢出出口.研究(Clark et al., 2005; Royden et al., 1997)发现该块体内无显著变形、且地表高程变化缓慢，与四川盆地和龙门山前高程的激烈变化相反.GPS观测显示该块体连贯一致地绕喜马拉雅东构造结运动(Zhang et al., 2004).大地电磁测深成像(Bai et al., 2010)和面波成像(Yao et al., 2008)研究发现该区域中地壳(20~40 km)存在层流，且层流主要存在于该地区主要断裂带之间.本文的瑞利面波相速度异常(图 8)结果显示在短周期，即上地壳，这一区域呈现高速异常；而在中周期，即中地壳，这一区域则呈现低速异常，并且与青藏高原大范围的低速异常的连接被红河断裂带所割断，进而从地震学观测的角度验证了近期大地电磁测深成像(Bai et al., 2010)的发现.
5 结论
利用地震背景噪声记录和互相关技术，反演获得了青藏高原东部和周边地区的地壳三维地震波速度结构.瑞利波相速度分布图像结果表明短周期(6～14 s)相速度异常分布与地表地质构造特征吻合较好，在青藏高原和四川盆地之间存在一个明显的南北向转换带.中周期(16～35 s)相速度分布揭示新造高原—柴达木盆地和祁连山脉地区呈现与青藏高原截然不同的中地壳速度结构，反而与青藏高原东缘地区和川滇菱形块体速度结构相似.反演获得的剪切波速度在27.5～45 km深度的切片也明显地揭示：青藏高原的松潘—甘孜地块和羌塘地块呈现均一的低速层；然而，柴达木盆地和祁连山脉地区则呈现较强的横向不均匀性，尤其是柴达木盆地的高速异常和四川盆地的高速异常相对应.这些地震学观测证据支持前人提出的青藏高原东北向台阶式增长模式.
与全球一维平均速度模型(AK135)相比较发现，不考虑地壳厚度的显著不同，本文测量和反演获得的研究区域内平均相速度和剪切波速度都比 AK135模型慢很多，尤其是青藏高原的中地壳(25～40 km)剪切波速度显著低于全球平均速度模型，进一步的层析成像反演证实松潘—甘孜和羌塘地块中地壳(27.5～45 km)呈现大范围均一的低速层，为青藏高原可能存在大规模中下地壳“层流”(Channel flow)提供地震学观测证据.
最后，在祁连山脉的27.5~45 km深度观测到的明显低速异常体可能对应于该造山带下地幔岩浆活动导致的底侵作用(Underplating)，表明引起该地区地壳增厚的主要机制是来自地幔岩浆的底侵作用.根据这些地震学观测证据，我们推测现今柴达木盆地和祁连山脉地区的构造运动和隆升过程也就是青藏高原早期的形成模式.因此深入开展该地区的研究对于认识青藏高原早期形成和隆升过程具有重要科学意义.

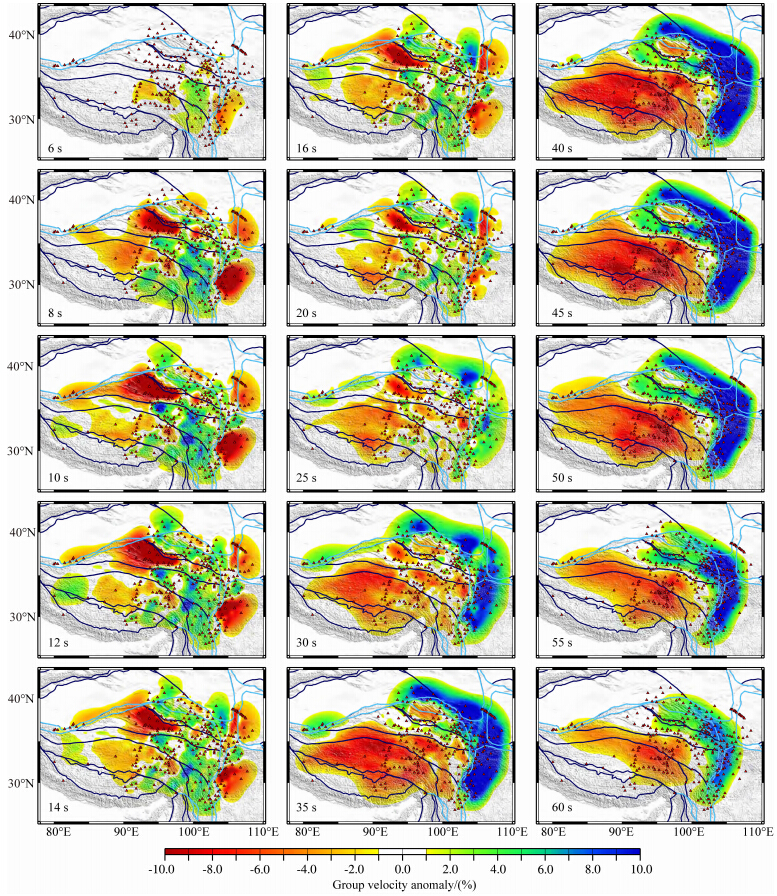

图 7 瑞利波群速度速度异常层析成像Fig. 7 Group velocity tomography of Rayleigh wave

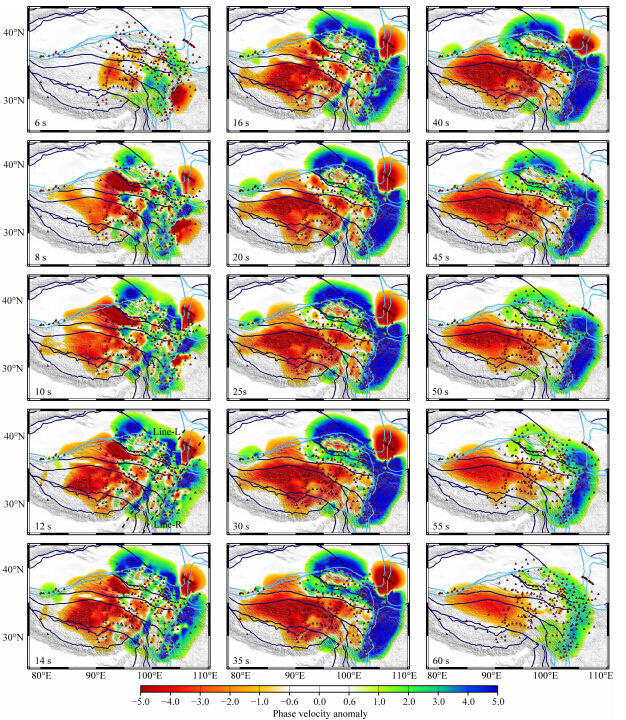

图 8 瑞利波相速度速度异常层析成像Fig. 8 Phase velocity tomography of Rayleigh wave

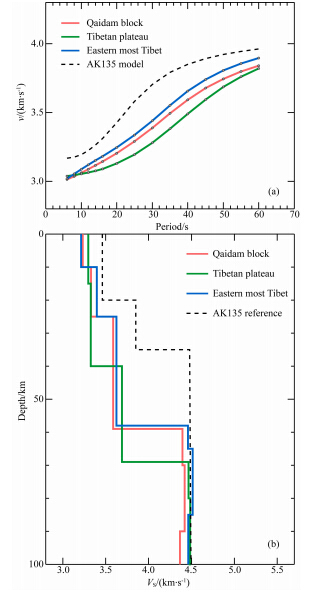

图 9 子区域平均相速度频散曲线(a)及一维剪切波模型(b)Fig. 9 Average phase dispersion curve of three sub-regions

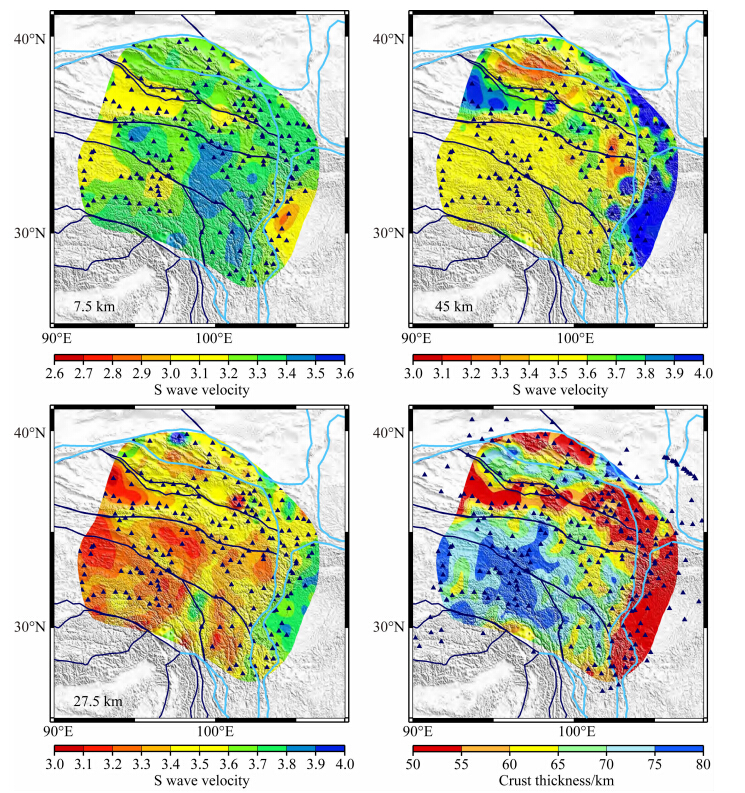

图 10 三维剪切波模型及莫霍面深度分布图Fig. 10 Shear wave tomography and Moho depth map
