2012, Vol. 55
2. 南京信息工程大学大气物理学院大气物理系, 南京 210044;
3. Department of Civil and Environmental Engineering, Washington State University, WA 99164 U.S.A.
2. Department of Atmospheric Physics, School of Atmospheric Physics, Nanjing University of Information Science & Technology, Nanjing 210044, China;
3. Department of Civil and Environmental Engineering, Washington State University, WA 99164, U. S. A.
能量是大气运动的原动力.地表的能量平衡问题关系到海洋､陆面､植被和大气之间的能量流动分配，水分的蒸发和循环过程，是近年来区域模式和全球气候模式关注的热点问题之一.
自上世纪80年代，仪器观测能力的提高和观测方法的改进使得对地表能量不平衡问题的研究越来越受到气象学界的关注.Wilson 系统分析了Fluxnet各站点的能量闭合情况，并进行了综合评价，认为湍流通量观测中普遍存在10%~30%的能量不闭合度[1].最近的研究中，很多学者开始关注平流以及地表非均匀性导致的大尺度运动对通量的贡献以及对能量平衡的影响.Stannard认为在地形起伏较大的地区，由于局地环流和夜间泄流的形成，能量不平衡项会增大[2].Sun等人认为，即使是在平坦下垫面，夜间稳定边界层也会在近地层形成夜间泄流造成能量不闭合度增大[3].Sakai根据其研究发现生命周期在4 min 到30 min 之间的大尺度涡旋对湍流热通量的贡献可以高达17%，且在小风条件下对湍流通量的贡献会更大[4].Vickers也指出在研究地表能量平衡问题时，必须把较长时间周期的大尺度涡旋纳入考虑范围[5].此外，LI-7500 在有湿雾和结露的条件下对水汽的观测存在很大误差导致对潜热通量的观测存在很大的不确定性也是造成能量不闭合的重要因素之一[6].现有的研究认为涡动相关系统对高低频湍涡观测能力的不足，非均匀下垫面上通量观测的空间代表性问题，仪器误差以及资料质量保证和质量控制方法是影响近地层能量平衡闭合的主要因素.
近年来，非均匀下垫面的能量平衡问题也已成为关注的焦点问题之一，但国内现有的观测和研究大多集中在较大尺度的非均匀下垫面上开展[7-11].目前国内针对较小尺度的热力非均匀性对地表通量交换和能量平衡的影响的研究还很少.本文将利用EBEX-2000的观测资料分析潜热通量､感热通量､土壤热通量以及辐射通量的特征，并将有无灌溉两种情况进行对比分析，探讨灌溉导致的小尺度热力非均匀性对局地湍流热通量､土壤热通量以及能量平衡的影响.
2 实验介绍 2.1 实验场地EBEX-2000 实验场地选在美国加利福尼亚州的圣华金峡谷(San Joaquin Valley，California)，当地的地理位置为36°06′N，199°56′W，海拔高度67m.实验场地为1600m×800m 的平坦灌溉棉田，场地上游为植被稀疏的干地.实验场地内棉花高度约0.9m，覆盖率约为90%~95%，零平面位移d=0.6m.
实验场地内由北往南共有10个观测点，其布局如图 1所示[12].本文研究中采用的资料来自于香港城市大学和德国Bayreuth大学合作的7号站点.实验期间，以晴朗无云天气为主，无较大天气系统经过，盛行风向为受峡谷地形影响的北偏西风.在整个实验期间，没有观测到降水过程.
|

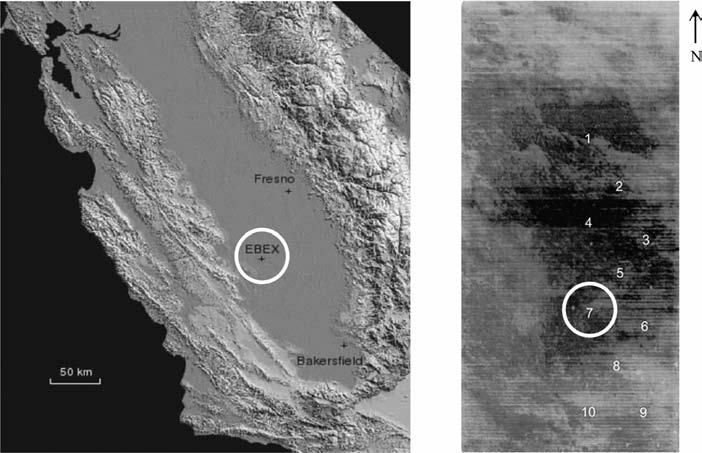

图 1 EBEX-2000实验场地(左)圣华金峡谷地形图;(右)EBEX站点分布图[12] Fig. 1 Experiment field of EBEX-2000 (left panel) topography of San Joaquin Valley; (right panel) layout of EBEX-2000 experiment sites[12] |
值得关注的是在实验期间，棉田有过两次灌溉过程，采用了由北向南逐块漫灌的方式.这两次灌溉过程导致了实验场地内的土壤水热条件与上游地表产生了较大差异，促进了热力内边界层的发展，使得午后近地层出现逆温(图 7(a))，从而影响了近地层的感热､潜热输送.实验场地灌溉日程表如图 2所示[12].
|

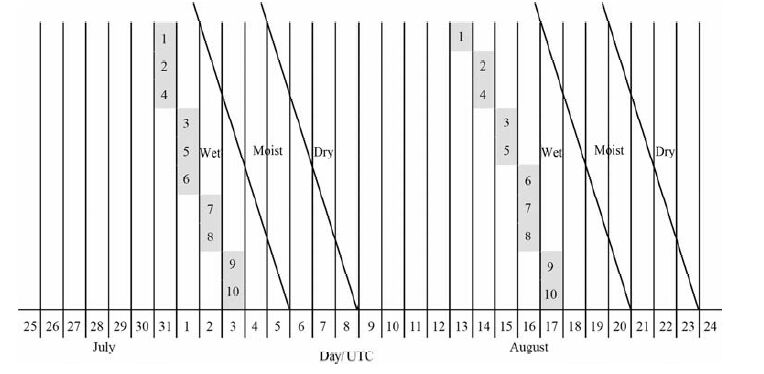

图 2 EBEX-2000灌溉日程及实验场地土壤干湿变化图(阴影标注的当天地面存在积水)[12] Fig. 2 The irrigation schedule and the variation of soil moisture in EBEX-2000 (there was standing water in the experiment field on the shadowed days) [12] |
实验分为两个阶段:
(1) 对比实验(2000年7月18日~2000年7月29日)对参加实验的所有仪器进行了比较订正;
(2) 正式实验(2000年8月1日~2000年8月22日)采集了湍流､近地层廓线､地表辐射和土壤资料.
香港城市大学的涡动相关观测系统分别架设在8.7m 和2.7m 两个高度，对湍流风､温､湿进行了观测，采样频率为10Hz.另外，本实验还对12个高度(0.7，1.2，1.7，2.7，3.7，4.7，5.7，6.7，7.7，8.7，9.7，10.7m)的风速､干湿球温度进行了观测，获取了近地层的风温廓线资料.实验中对净辐射的观测设置在距离地面2 m 高度，对土壤热通量､土壤温度和含水量的观测在地下8cm深度.实验中用到的观测仪器型号见表 1.
|

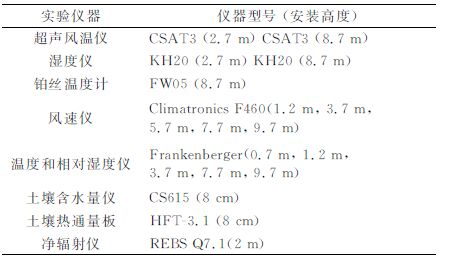

表 1 7号站点实验仪器列表 Table 1 Instruments at site 7 |
本文主要运用了正式实验期间的净辐射､湍流以及土壤温度和土壤含水量资料，来计算净辐射通量､湍流热通量､土壤热通量和土壤热储存.
3 理论和方法假设地球表面平坦均一且没有植被覆盖，根据热力学第一定律地表的能量平衡方程可以写为
|
(1) |
其中Rn是地表接收的净辐射通量，H是感热通量，LE是潜热通量，G是土壤热通量，S是表层土壤热储存.
3.1 通量计算方法涡动相关法是计算近地层湍流通量最常用的方法之一，由于它是直接建立在通量定义的基础上，因此从理论上被认为是最直接和有效的方法.随着近年来快速响应仪器精度的提高，观测方法和资料处理技术的改进，涡动相关法计算通量的结果越来越精确.
涡动相关法的通量计算公式为
|
(2) |
|
(3) |
其中ρ 为空气密度(kg/m3)，Cp 为湿空气定压比热(J/K·kg)，Lv 为蒸发潜热(J/kg).Cp 和Lv 计算公式为[13]
|
(4) |
|
(5) |
选取半小时的湍流资料，去除半小时分段平均值得到垂直风速､温度和湿度的脉动值.
表层土壤热储存的计算公式为[14]
|
(6) |
其中ΔT为土壤温度变化，θw 为土壤体积比含水量，ρw为液态水密度(1000kg/m3)，Cw 为液态水的比热(4200J·kg-1·K-1)，ρs 为土壤密度(1400kg/m3)，Cs 为干土壤比热约为液态水比热的1/5，(840J·kg-1·K-1)，Δz为热通量板的深度，在本实验中为0.08m;Δt为采样时间间隔，本文中运用半小时平均后的土壤温度来计算土壤温度变化，对应的Δt为1800s.
地表接受的净辐射通量和土壤热通量在实验中均有直接观测，因此在计算能量平衡时只需对这两项资料进行订正即可.
3.2 通量订正方法涡动相关系统对超声温度的观测通常受到水汽的影响造成观测到的感热通量存在一定程度的高估.只有当空气湿度为零时，超声风速仪观测到的超声虚温才等于实际空气温度.Schotanus和Liu等人对超声虚温的订正做了相关的研究，根据他们的研究结果，用超声虚温计算感热通量时需要进行以下订正[15， 16]:
|
(7) |
计算潜热通量时，考虑了Webb 订正[17]，运用下式来计算潜热通量
|
(8) |
其中ma 为空气摩尔质量;mv 为水的摩尔质量;Lv为蒸发潜热，其随温度的变化规律参见《边界层气象学导论》[13];Cp 为湿空气比热，Cp =Cpd(1+0.84q)，Cpd 为干空气定压比热，取1004.67J·kg-1·K-1;Td 为干空气温度;Boraw 为用未订正的潜热通量计算出的波文比.
3.3 能量平衡指标两个能量平衡指标被用来评价能量闭合度.第一个是根据湍流热通量(H+LE)和有效能量(Rn-G)的线性回归的斜率和截距，线性回归采用最小二乘法.理想的能量平衡状况下有效能量和湍流热通量的回归直线斜率为1，截距为0.
另一个指标是能量平衡比率(EnergyBalanceRatio，缩写为EBR)[18]，其定义为
|
(9) |
在本研究中分别以30min和24h为单位对通量进行求和来计算EBR.
4 结果分析本文分析了整个实验期间的感热､潜热通量以及能量平衡特征，并选取了有无灌溉两种情形进行对比来分析土壤含水量以及灌溉导致的热力非均匀地表对湍流热通量特征和能量平衡闭合率的影响，并将通量订正方法的影响纳入了考虑范围.
4.1 湍流热通量､土壤热通量和土壤热储存日变化特征生态系统的水热过程本质上是由进入陆气系统的太阳辐射能量驱动的，因此理想状况下感热通量H､潜热通量LE均具有与净辐射Rn类似的日变化特征.EBEX-2000实验期间的地表净辐射几乎呈理想的余弦曲线(图 3，图 4)，每天的净辐射能量相差很小，辐射强迫对湍流热通量和土壤通量特性的影响几乎可以忽略不计，这为研究土壤湿度和非均匀灌溉过程导致的局地大气稳定度及气流条件对湍流热通量､土壤热通量以及能量平衡的影响提供了可能.为了研究这些问题，本文计算了整个实验期间的净辐射､感热､潜热､土壤热通量､土壤热储存以及能量非平衡项，进行日变化特征分析，并比较灌溉后和没有灌溉的日变化特征来分析灌溉过程导致的土壤含水量变化､平流和大尺度涡旋对湍流热通量日变化规律的影响.
|

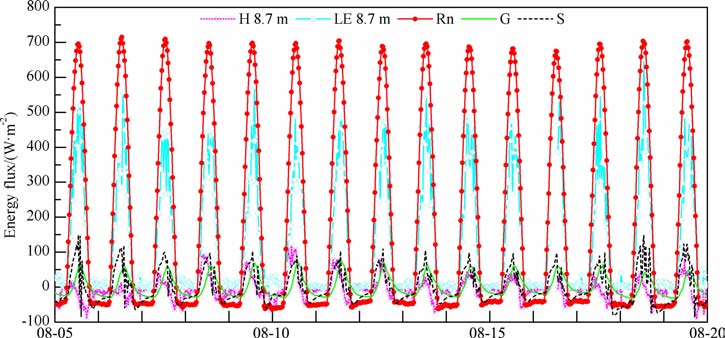

图 3 8月5日到8月19日8.7 m净辐射､感热通量､潜热通量､土壤热通量和土壤热储存日变化 Fig. 3 Diurnal variations of net radiation，sensible heat flux，latent heat flux，soil heat flux and soil heat storage at 8.7 m from August 5 to August 19 |
|

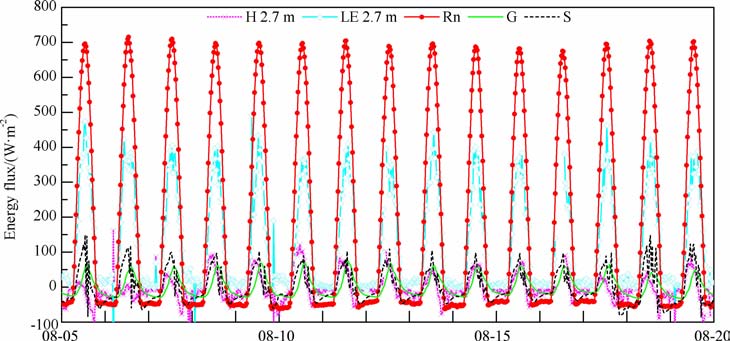

图 4 8月5日到8月19日2.7m净辐射､感热通量､潜热通量､土壤热通量和土壤热储存日变化 Fig. 4 Diurnal variations of net radiation，sensible heat flux，latent heat flux，soil heat flux and soil heat storage at2. 7 m rrom August 5 to August 19. |
图 3和图 4分别为8.7m 和2.7m 两个高度上整个实验期间的净辐射､感热､潜热､土壤热通量和土壤热储存的日变化规律.从图中可以总结出以下基本规律:
(1) 湍流热通量､土壤热通量和土壤热储存日变化规律.湍流热通量､土壤热通量和土壤热储存都具有显著的日变化.潜热通量无论在白天还是晚上基本均为正值，最大值出现在午后介于400~500 W/m2之间，中午前后潜热通量的振荡比较明显;感热通量的日变化规律同样存在，在上午日出后，感热通量由负值转换为正值，下午由正值转为负值.土壤热通量和土壤热储存也具有明显的日变化规律，土壤热通量和土壤热储存白天多为正值，夜晚为负值，白天土壤吸收太阳短波辐射，夜晚土壤以长波辐射向近地层大气释放热量.在实验期间，8cm 深处土壤热通量在-30~70 W/m2 之间;土壤热储存的日变化规律与土壤热通量相似，在实验期间土壤热储存的变化范围在-60~150 W/m2.
(2) 灌溉前后湍流热通量､土壤热通量和土壤热储存的差异.在灌溉过后的8月5日､8月6日､8月7日以及8月18日､8月19日，在午后1点左右，感热通量即开始向下输送，而在其他地表较为干旱的日子，感热通量在下午4点前后才进入转换期;灌溉过后有内边界层生成的几天午后潜热通量震荡明显强于无灌溉时，具体原因将在后文详细分析.土壤热通量和土壤热储存在灌溉过后几天内白天的最大值明显高于无灌溉时.这是因为土壤含水量较高时土壤热容量也随之增大，对能量的储存能力增强.表层土壤热储存的变化规律与土壤热通量基本类似，灌溉后土壤热储存变化范围在-60~150 W/m2 之间，无灌溉时变化范围在-40~100 W/m2 之间，均明显高于甘肃平凉黄土高原塬区测得的-30~70W/m2 的土壤热储存量[19].从实验期间的土壤热储存量的变化趋势来看，土壤含水量较高的时间段土壤热储存量也较大，大小与土壤热通量很接近，因此对于湿润地区的能量平衡研究来说，表层土壤热储存的影响不可忽略.
为进一步研究地表热力非均匀性和土壤含水量对湍流热通量的影响，选取了灌溉过后土壤非常湿润的8月5日和土壤含水量较低的8 月10 日两天的资料进行对比分析(图 5).从图中可以看出，这两天的净辐射变化基本一致，最大值都出现在下午1点大小约为700 W/m2.这两种情况下潜热通量都远远大于感热通量，这是因为EBEX-2000的下垫面是覆盖率高达90% ~95% 的处于生长季的阔叶作物棉花，作物的蒸腾作用和地表的水分蒸发都很剧烈，近地层的潜热通量始终维持在一较高值.从两天的对比来看，8 月5 日的潜热通量大于8 月10 日，感热通量小于8月10日，说明土壤水分的变化对湍流潜热通量和感热通量的分配有直接影响.在其他学者的相关研究中，也发现潜热通量与地表含水量存在明显的正相关[20].
|

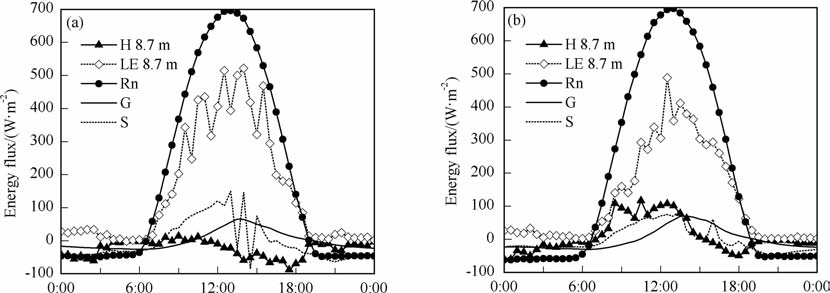

图 5 灌溉后和无灌溉时净辐射､感热､潜热､土壤热通量和土壤热储存日变化规律.(a)8月5日;(b)8月10日 Fig. 5 Diurnal variations of net radiation，sensible heat flux，latent heat flux，soil heat flux and soil heat storage on an irrigated day and a non-irrigated day. (a) August 5 ; (b) August 10 |
值得注意的是，8 月5 日当天白天潜热通量出现了剧烈的振荡，潜热通量的震荡则表征着该层结受到了湿度不同的气团在垂直方向的扰动.结合对这一天近地层廓线结构的研究(图 7)发现当天午后近地层出现了逆温，局地土壤湿度与上游存在较大的差异形成了“绿洲效应"[21]，导致了热内边界层的发展，来自近地层上层的大尺度涡旋携带干热空气侵入到近地层引起的垂直方向的上升下沉运动导致了近地层的潜热通量出现振荡.当天的感热通量同样存在着异常，下午1 点后，感热通量即转为负值，这与当天下午出现了近地层逆温是一致的，逆温结构导致了感热通量向下输送.为了深入分析地表热力非均匀性对湍流热通量的影响，此处将8.7m 和2.7m 高度的感热通量和潜热通量单独拿出来进行对比分析(图 6).从图中可以看出灌溉后的8 月5日和无灌溉的8月10 日潜热通量和感热通量在两层高度都存在一定程度的差异.8月5日，8.7m 处的潜热通量大小和2.7 m 处基本接近，但是8.7 m处上午9点到下午3点的振荡幅度明显大于2.7m，而潜热通量是由垂直速度的脉动和水汽脉动的二阶矩决定的，因此潜热通量的振荡指征着垂直速度或比湿的异常变化.图 8给出了8月5日下午14:20~14:30两个高度的垂直速度､比湿和潜热通量时间序列，从图中发现在8.7m 高度垂直速度和比湿的脉动序列中出现了斜波结构，潜热通量脉动序列上对应出现了尖峰状的时间周期约为200s的潜热通量爆发现象(burst-upward)，对应的涡旋尺度约为600m，与热力非均匀性的尺度(即实验场地大小)相当.而在2.7m高度，垂直速度和比湿的斜波结构以及潜热通量的爆发现象并不明显，进一步证实了对近地层产生扰动的干热气团来自于近地层上层，对8.7m 高度的影响更为剧烈.
|

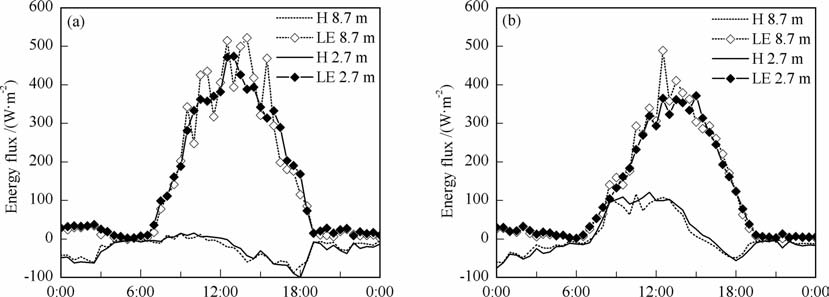

图 6 灌溉后和无灌溉时8.7 m和2.7 m两个高度感热､潜热通量日变化规律比较.(a)8月5日;(b)8月10日 Fig. 6 Comparison of diurnal variations of sensible heat flux and latent heat flux at 8.7 m and 2. 7 m on an irrigated day and a non-irrigated day. (a) August 5 ; (b) August 10 |
|

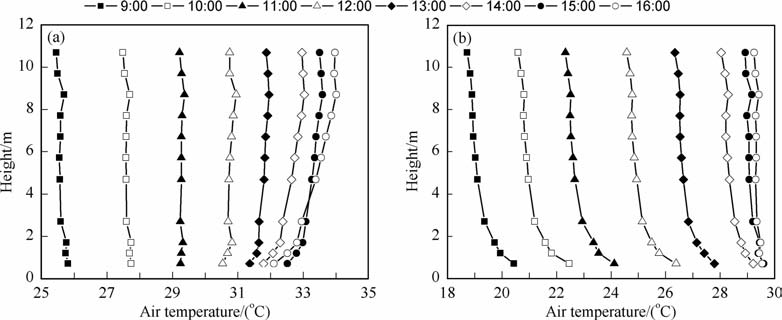

图 7 近地层温度廓线(9 : 00 am～16 : 00 pm). (a)8月5日;(b)8月10日 Fig. 7 Temperature proiiles of the surface layer (9 : 00 am～16 : 00 pm)，(a) August 5; (b) August 10 |
|

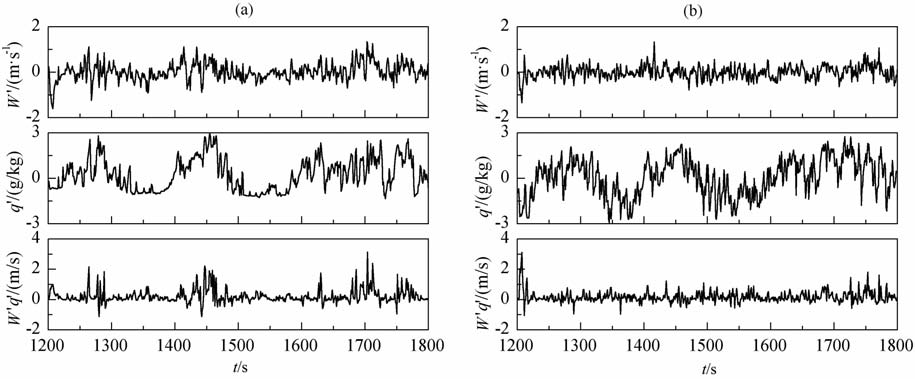

图 8 8月5日垂直风速､比湿和潜热通量脉动时间序列(14:20 pm～14 :30 pm). (a)8. 7 m; (b)2. 7 m Fig. 8 Time series of vertical wind speed，specific humidity and latent heat flux fluctuations (14 :20 pm～14: 30 pm)，(a) 8. 7 m; (b) 2. 7 m. |
图 9 是实验期间所有资料得到的湍流热通量(H+LE)与有效能量(Rn-G-S)的关系，从两个高度的线性拟合关系可以看出8.7 m 的能量闭合度约为76%，2.7 m 约为73%，8.7 m 数据的离散度大于2.7m.Lehner利用EBEX-2000实验9号站点的涡动相关资料对能量平衡进行了研究，他的结果表明在6.0m 高度的能量闭合度为77%，2.4m 高度的能量闭合度为73%，与本文结果非常接近[22].
|

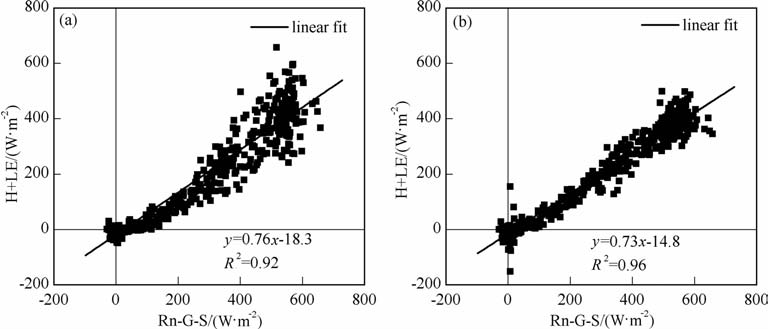

图 9 湍流热通量(H+LE)与有效能量CRtOS)的关系.(a)8. 7 m; (b)2. 7 m Fig. 9 Comparison of half hourly values of available energy and turbulent heat flux，(a) 8. 7 m; (b) 2.7 m |
对于能量闭合度指标EBR，如果取时间步长为半小时进行求和，在日落后到夜间会出现较大误差，有效能量(Rn-G-S)非常小的情况下，EBR 甚至会出现负值.其他学者用变分法和空气动力学方法计算得到的EBR 也存在这一现象[23].因此本文在研究半小时的EBR 时，只考虑了上午9点到下午5点之间的情形(图 10).
|

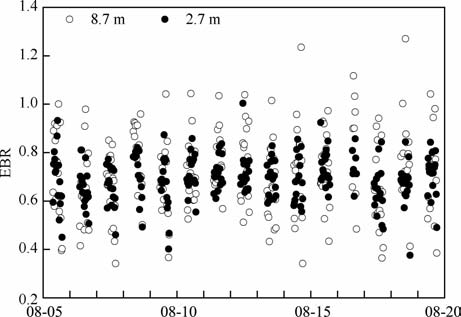

图 10 8月5日到8月19日8. 7 m和2. 7 m能量平衡比率日变化(9 :00am～17:00 pm) Fig. 10 Diurnfl variations of half hourly values of energy balance ratio at 8.7 m and 2.7 m from August 5 to August 19 |
将8月5日至8月19日9点到17点共228个点的资料(其中8 月12 日､16 日､19 日部分时次资料缺失)进行平均，得到8.7m 高度的EBR为0.79，2.7m 高度的EBR为0.75，与线性拟合的结果基本一致.另外从图中可以看出8.7 m 高度的EBR数据离散度比2.7m 的大.这是因为白天8.7m 的潜热通量振荡幅度明显高于2.7m，而净辐射､感热通量､土壤热通量和土壤热储存的变化趋势都相对平滑，剧烈变化的潜热通量导致了EBR的变化较大.
从能量平衡的周日变化的角度考虑，本文参照Lee的方法对每天24 小时的有效能量(Rn-G-S)和湍流热通量(H+LE)进行了求和来计算每天的EBR[24]，结果如表 2所示.
|
|

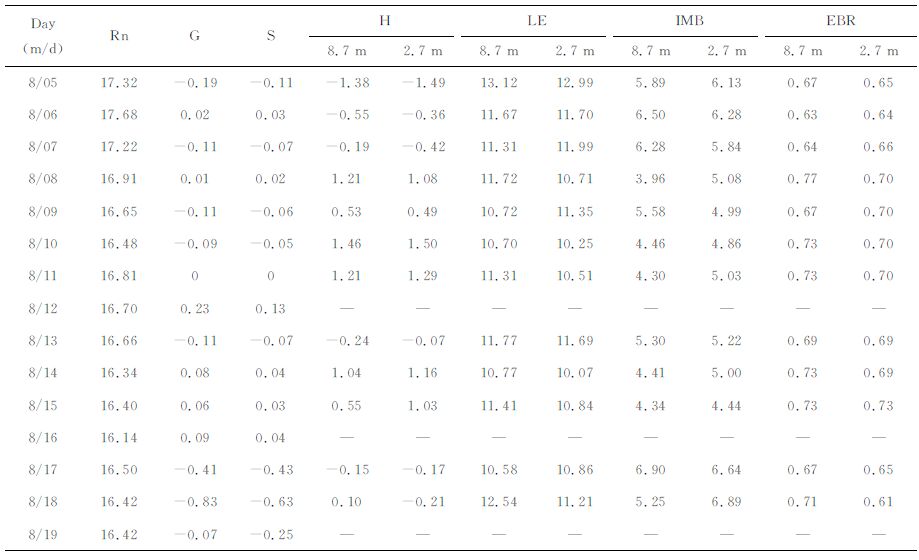

表 2 实验期间能量平衡各要素及EBR日统计表(单位:兆焦耳/平米/天;MB:非平衡能量;表中的“一"标记表示当天资料缺失) Table 2 Energy balance constituents and EBR summed over a 24 hour cycle ( unit: MJ m-2 day-1 ;IMB : imbalance energy ; “一" tn the table tndicates data missing)Day |
由于本实验中净辐射仪安装在2 m 高度，且2.7m高度处受近地层上层扰动较弱，对局地能量平衡的代表性优于8.7 m，因此本文在分析能量平衡时主要关注2.7 m 高度.从表 2 中可以看出从8月5日到8月19日，每天的净辐射总量总体上有微弱减小趋势，但是变化范围较小在1.5 MJ/m2/d以内.土壤热通量和表层土壤热储存的变化趋于一致，土壤含水量较低时土壤热通量和土壤日储存在一天内总和趋近于零，对能量平衡的影响非常微弱.但是当土壤含水量很高甚至地面有积水时(灌溉后的8月17日和8 月18 日)，土壤向近地层大气释放热量，一天的累积释放热量甚至可以达到净辐射总量的5%，造成非平衡能量增大，能量闭合度锐减.两个高度的感热通量数值相差较小，这跟EBEX-2000实验期间感热通量一直很小有关.另外，在下午1点左右出现近地层逆温的8月5､6､7 日，2.7 m 高度处的感热通量总和均出现了微弱负值，这是因为近地层逆温直接导致了这些日期感热通量在下午很早便出现了向下输送的现象.潜热通量由于受净辐射､土壤含水量以及内边界层扰动的影响较大，其变化关系显得比较复杂.但是从实验期间2.7m高度的能量闭合度总体变化趋势来看，土壤湿度较小时能量闭合度较好，EBR 最大值可以到达0.73左右;而土壤湿度很大时，能量闭合度较差;EBR 最小值0.61出现在第二次灌溉后的8月18日(第二次灌溉8月12日从实验场地最北端的1 号站点开始，8 月17日下午到达7 号站点).灌溉引起的热力非均匀性对感热通量的影响比较明显，有内边界层发展的当天，感热通量日总和均出现了负值;对潜热通量的影响主要体现在引起了白天潜热通量的剧烈变化，但是对潜热通量日总和的影响尚不明确.
另外，将表 2中利用24h资料计算的每日EBR与图 10中白天的EBR 比较发现运用24h 资料计算出的EBR 平均值明显小于白天的0.73(2.7 m)和0.76 (8.7m)，说明夜间的能量闭合度要差于白天，该现象在其他学者的研究中也已被证实[25].
通过以上分析发现在EBEX-2000实验中，用线性拟合得到的能量闭合度在73%左右，而用日平均EBR 指标计算得到的结果在60%~73%之间变化.线性拟合的结果优于EBR 指标计算的结果，但是从较长时段能量平衡的角度考虑，EBR 指标物理意义更为明确.本实验中影响能量平衡的主要有以下两个因子:
(1) 土壤含水量;土壤湿度增大时，能量闭合度明显降低.
(2) 灌溉引起的实验场地与上游地表的热力差异.由于地表热力非均匀性催生的大尺度相干结构减少了局地的感热通量蒸发，并引起了潜热通量的剧烈变化.
张宇等的研究也揭示了EBEX-2000 实验中大尺度相干结构引起了潜热通量的震荡并对通量贡献约10%~20%[26].另外仪器观测误差尤其是对夜间弱湍流的能量低估也是潜在的影响因子，通过对湍流时间序列的分析表明夜间的间歇性湍流普遍存在，在本文中未作详细分析.另外忽略植被冠层热储存和植被光合作用也是导致能量闭合度偏低的原因之一.Meyers和Hollinger在研究中发现，较低矮的植被热储存和光合作用对能量平衡也有着重要贡献[14].在本实验中，棉田的植被覆盖率高达90% ~95%，植被高度0.9m，植被的光合作用和热储存效应消耗的能量亦比较可观.如果在能量平衡中考虑植被的能量储存效应，能量闭合度将会得到很大提高.
4.3 订正方法对能量平衡的影响 4.3.1 超声虚温订正用涡动相关法计算的感热通量由于超声风速仪观测到的是超声虚温而不是真实的空气温度，对感热通量会存在一定程度的高估.根据Schotanus的研究结果，利用超声风速仪采集的温度脉动数据计算感热通量时需要运用公式(7)进行订正.当空气中的水汽含量越大时，Schotanus订正量越大.
图 11是经过Schotanus订正后的8.7m 和2.7m的感热通量与未订正前的感热通量的关系，从H_cor(订正后的感热通量)和H_raw(未订正的感热通量)的线性回归关系来看，Schotanus订正后的感热通量在8.7m 和2.7 m 高度分别为观测值的83%和87%.Schotanus订正对夜间的感热通量影响较小，对感热通量的减小幅度平均值约为1 W/m2;而在白天，Schotanus订正变得比较重要，对感热通量的减小幅度最大值可以达到40W/m2(8.7m)和30 W/m2(2.7m).在整个实验期间，在8.7m 和2.7m 高度的订正量日平均值分别为-8.2 W/m2 和-8.0 W/m2，约占净辐射总量的4%(图 12).因此对于空气湿度较大的地区，Schotanus订正对能量平衡有较大影响，必须纳入考虑范围.
|

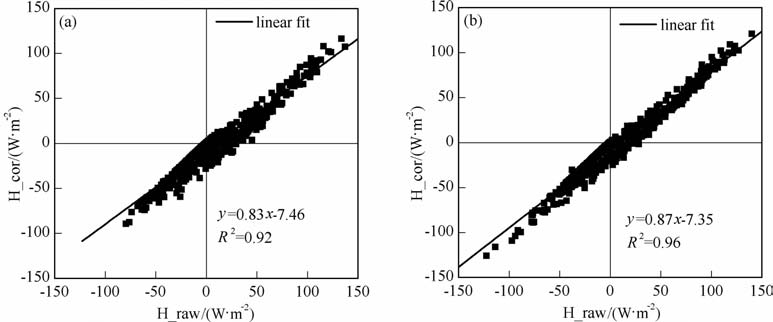

图 11 Schotanus订正前后的感热通量关系 (H_cor:订正后的感热通量;H_raw:未订正的感热通量).(a)8. 7m;(b)2. 7 m Fig. 11 Raw sensible heat flux vs. Schotanus corrected sensible heat flux (H_cor: Schotanus corrected sensible heat flux; H_raw: raw sensible heat flux). (a) 8. 7 m; (b)2. 7 m |
|

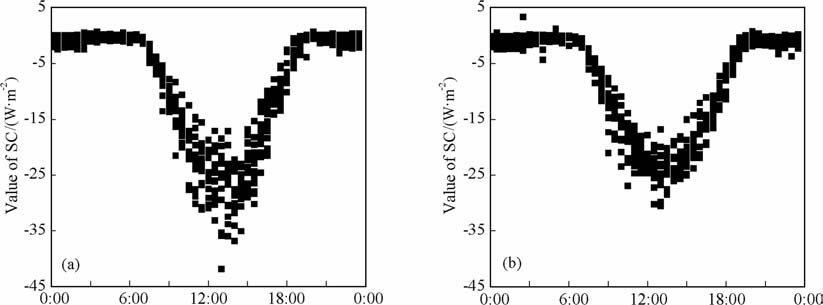

图 12 Schotanuscorrection (SC)订正量的日变化 (订正量=H—cor-H_raw). (a)8. 7m;(b)2. 7 m Fig. 12 Diurnal variations of the value of Schotanus correction (SC) (corrected sensible heat flux minus raw sensible heat flux). (a) 8. 7 m; (b) 2. m |
根据公式(8)可知，Webb订正因子是波文比的函数.在波文比大于-0.2时，Webb订正使得计算出的潜热通量有所增加.而在夜间或午后，感热通量转为向下输送且负值较大，而潜热通量依然向上输送，波文比为负值导致Webb订正后的潜热通量值有微弱减小趋势(图 13).
|

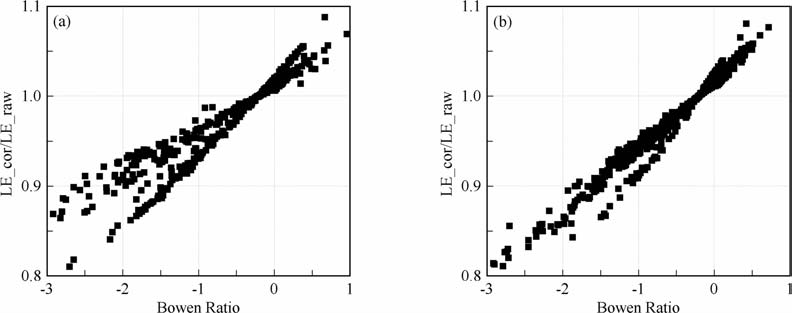

图 13 Webb订正因子与波文比的关系 (LE_cor: Webb订正后的潜热通量;LE_raw:未订正的潜热通量) (a)8. 7 m? (b)2. 7 m. Fig. 13 Webb correction factor as a function of Bowen ratio(LE_cor: Webb corrected latent heat flux; LE_raw latent heat flux). (a) 8. 7 m; (b) 2. 7 m |
从LE_cor和LE_raw 的线性回归关系来看(图 14)，Webb订正后的潜热通量在8.7m 和2.7m 高度均有约为2%的增大.Webb订正对夜间的潜热通量有微弱减小，减小幅度在5 W/m2 以内;白天，Webb订正使得潜热通量有所增大，最大增幅出现在中午12 点前后，最大值可以达到15 W/m2(图 15)，与Liebethal利用EBEX-2000实验7号站点德国Bayreuth 大学的观测资料分析得到的结果非常接近[27].在整个实验期间，在8.7 m 和2.7 m 高度的订正量日平均值分别为1.4 W/m2 和1.7 W/m2，占净辐射总量不到1%，因此EBEX-2000 实验中Webb订正对潜热通量的修正量很小，在需要精确考虑能量收支时考虑.
|
图 14 Webb订正前后的潜热通量关系 (a) 8. 7 m; (b)2. 7 m. Fig. 14 Raw latent heat flux vs. Webb corrected latent heat flux. (a) 8.7 m; (b) 2.7 m |
|

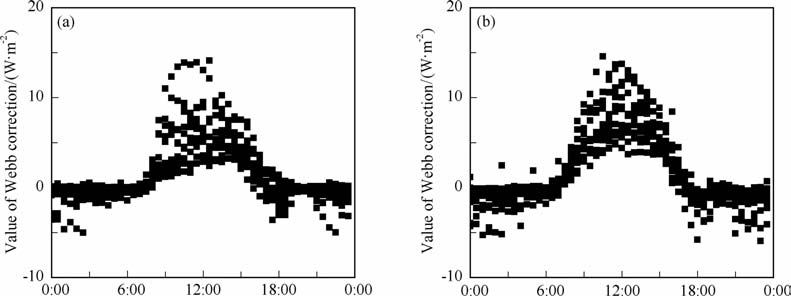

图 15 Webb订正量的日变化(订正量= LE_cor-LE_raw) (a)8. 7 m; (b)2. 7 m. Fig. 15 Diurnal variations of the value of Webb correction (corrected latent heat flux minus raw latent heat flux). (a) 8.7 m; (b) 2.7 m |
运用EBEX-2000 实验7 号站点8 月5 日到8月19 日的净辐射､土壤和湍流资料，对净辐射､潜热､感热､土壤热通量､土壤热储存的日变化规律以及近地层能量闭合度进行了分析，重点通过有无灌溉两种情形下能量平衡各因子的对比研究土壤水分变化和热力非均匀性对通量特征和能量平衡的影响.同时，将Schotanus订正和Webb订正应用在通量计算中，并对两种订正方法对能量平衡的影响进行了评估.
结果表明，整个实验期间的净辐射､感热通量､潜热通量､土壤热通量和土壤热储存以及非平衡能量都具有明显的日变化规律.但是在土壤湿度不同的情况下，日变化规律有所不同:灌溉过后导致的热力非均匀性在局地形成内边界层发展时，白天尤其是午后近地层的感热通量输送受到抑制，下午一点左右即转为负值;与此同时潜热通量也受到平流和来自混合层的大尺度涡旋的影响，产生剧烈振荡.灌溉过后，土壤热通量和土壤热储存的日较差也高于无灌溉时，且土壤含水量很高时，土壤热通量和热储存的日总和为负值，即土壤向大气释放热量.灌溉对能量平衡也有重要影响.从本文的分析来看，土壤含水量较高，且有热内边界层发展的日子，近地层能量闭合度较差，EBR 仅在0.65左右，这主要源于热内边界层的存在对感热和潜热通量的抑制作用;而在无灌溉条件下地表热力状况趋于均一的时段，近地层能量闭合度明显优于灌溉后，EBR 接近0.70.夜间能量闭合度明显差于白天，这与涡动相关观测系统对弱湍流存在着一定程度的低估有关.
在本实验中，进行Schotanus订正会使得感热通量减小15%左右(8.7m 高度约17%，2.7m 高度约13%)，Schotanus订正量的日平均值约为-8 W/m2，占到净辐射总量的约4%，研究能量平衡时必须将其纳入考虑范围.Webb 订正仅会使得潜热通量增大2%左右，其订正量的日平均值不到2 W/m2，对能量平衡的影响较小.
