1 引言

利用地球物理场(地磁场、重力场)的特征进行导航是近几年新兴的辅助导航方法，并已经发展成为导航领域的一个研究热点^[1~3].在地球物理场辅助导航中，如何获取准确的地球位场数据库是实现位场导航的关键问题.位场向下延拓的积分迭代法^{[4， 5]}作为一种解决位场大数据量、大深度向下延拓的有效方法，有望在构建不同高度位场数据库的过程中发挥重要作用.目前，该方法的收敛性问题已得到解决^{[6， 7]}；噪声对该方法的影响及解决方法也有详尽的分析^{[8， 9]}.

正则化方法是求解不适定反问题理论上最完备且行之有效的方法^{[10， 11]}.针对位场向下延拓的不适定性，安玉林和管志宁^[12]根据正则化理论提出了一种滤除高频干扰的正则化稳定因子；梁锦文^[13]比较分析了正则化方法位场向下延拓的四个频率响应公式的特点；Cooper^[14] 用对比实验说明基于Tikhonov 正则化的向下延拓方法，既能最小化FFT 向下延拓产生的噪声误差，又能使向下延拓稳定并滤除原始数据中存在的噪声，但同时也指出，该向下延拓方法因需要矩阵求逆而不适合于大面积的位场数据延拓处理；王兴涛等^{[15， 16]}分析了航空重力数据向下延拓的正则化算法，并对重力资料处理中常用的几种位场向下延拓方法进行了比较，得出正则化方法向下延拓效果最好的结论；陈龙伟等^[17]采用正则化方法中的Landweber迭代法实现了地磁数据的向下延拓，并得到较好的延拓效果；郝燕玲等^[18]基于Tikhonov正则化算法，对航空重力测量数据进行向下延拓，其仿真实验结果表明，该算法能够有效地抑制高频噪声和解决重力场向下延拓不稳定的问题.

本文首先从积分迭代法的迭代形式出发，基于Kirsch正则化子理论^[19]，推导了积分迭代法的正则化滤子函数，并由此证明积分迭代法是一种求解位场向下延拓不适定反问题的正则化方法，从而将积分迭代法归类到正则化方法，并为将该方法应用到其他领域的不适定反问题求解提供了理论依据.同时，针对积分迭代法迭代步长固定，导致迭代次数过多而影响其收敛速度的问题，提出该迭代法最优迭代步长的选择原理，最后，通过基于理论模型和实测数据的对比实验说明，最优迭代步长下的积分迭代法其收敛速度明显加快，延拓精度有所提高.

2 积分迭代法位场延拓原理及其正则性分析 2.1 位场向下延拓原理

设z轴向下为正，场源位于z= h平面以下(h>0)，若z=0观测平面上的位场f(x)为已知，则由f(x)求z=h平面上的位场数据g(x)称为位场的向下延拓^[20]:

(1)

令

(2)

并定义向上延拓线性积分算子K:g→f

(3)

其中，k(x-ξ)=h/π[(x-ξ)²+h²]，则(1)式可表示成如下的第一类Fredholm 算子方程:

(4)

位场向下延拓为一不适定反问题，方程(4)的求解一般是病态的，主要是方程的解不连续依赖于右端的数据，当右端的数据有误差时(这在实际运用中不可避免)，其近似解与真解之间会产生很大的误差.

2.2 位场向上延拓算子的谱分析

如何建立有效的正则化方法是不适定反问题研究的重要内容.通常的正则化方法有基于变分原理的Tikhonov正则化方法、各种迭代正则化方法、有限维近似和离散正则化方法等^[11].Kirsch^[19]用基于谱分析的方法讨论不适定反问题的正则化，通过引入正则化滤子函数来构造正则算子，从而提供了建立正则化方法的理论依据，每一种正则化滤子函数对应一种正则化方法.

设方程(4)右端实测带误差位场数据f^δ 满足条件‖f^δ -f‖ ≤δ(δ 为误差上限，δ>0)，(μ_i，g_i，f_i)为算子K的一个奇异系统，由于Fredholm 算子一般为紧算子^[11]，则方程(4)在Picard定理下的唯一真解可表示为^[19]

(5)

由于i￫ ∞ 时，μ_i￫0，所以，当f存在误差时，这个唯一真解是不稳定的，可以通过与一个函数相乘来衰减1/μ_i的影响，从而构造正则化策略.

设紧算子K的奇异系统为(μ_i，g_i，f_i)，如果函数q(α，μ)具有性质

(1)

(2) 使得q(α，μ) ≤

(3) 则称由算子R_α:f￫g定义的正则化求解策略为

(6)

其中，q(α，μ)定义为算子K的一个正则化滤子函数，α >0称为正则化参数.Krisch的正则化子理论就是通过构建函数q(α，μ)，并证明q(α，μ)满足正则化滤子函数的三个条件来构造新的正则化方法.

2.3 积分迭代法的正则性分析

文献[4]提出位场向下延拓的积分迭代法，即通过如下迭代式来获取向下延拓平面位场数据g的渐进精确值

(7)

n=2，3，4… 为迭代次数，g_n为第n次迭代的g(x)近似值，a为迭代步长，一般取a=1.为便于分析，可构建如下不失一般性的积分迭代法迭代形式:

(8)

n=1，2，3，…，则由数学归纳法

(9)

应用算子K的奇异系统(μ_i，g_i，f_i)，可得^[19]

(10)

对比(10)式和(6)式可得积分迭代法形式上对应的正则化滤子函数为

(11)

下面证明q(a，μ_i)=1-(1-aμ_i)ⁿ满足2.2节正则化滤子函数需满足的三个条件:

首先，对任意0 ＜a≤ 1/‖K‖，由0 ＜μ ≤‖K‖，则q(α，μ_i)=1-(1-αμ_i)ⁿ显然满足第一个和第三个条件；

其次，由Bernoulli不等式:(1+x)ⁿ≥1+nx(x>-1，n为正整数)，可知q(a，μ_i)= 1- (1-aμ_i)ⁿ≤anμ_i，令c(α)=anμ_i，即可证明q(a，μ_i)=1-(1-aμ_i)ⁿ也满足正则化滤子函数的第二个条件.

由此可见，积分迭代法的正则化滤子函数为1-(1-aμ_i)ⁿ，该迭代法是一种求解不适定反问题的正则化方法，其迭代步长a等价于正则化方法所谓的正则化参数α.

3 最优迭代步长的选择原理

迭代步长a的选择对积分迭代法收敛性和收敛速度的影响是显而易见的.迭代式(8)中f-Kgn-1可以看成是迭代法第n次迭代时的迭代误差，而a的大小决定该迭代误差在第n+1次迭代过程中对误差进行修正的幅度；a过大，可能会使误差修正过多，导致迭代发散，而a过小，则误差修正幅度小，进而使收敛的速度变慢，导致迭代次数和运算时间增多.针对这个问题，我们提出最优迭代步长的选择原理.

首先，我们令固定步长积分迭代法的迭代步长a为随迭代次数n变化的变步长a_n，则得到变步长的积分迭代法迭代式(g₀=0):

(12)

如果我们定义该迭代法第n次迭代时的误差为e_n=f-Kg_n，则其第n+1次迭代的误差:

(13)

令 为e_n的L₂ 范数)，则

(14)

可见，E_n+1 为迭代步长a_n的函数，我们要获得最小的第n+1步迭代时的误差E_n+1，可令

(15)

求解方程(15)，即可得第n次迭代的最优迭代步长a_n

(16)

T 代表转置.

结合上述分析及固定步长积分迭代法的迭代步骤^{[4， 5]}，最优迭代步长下积分迭代法向下延拓的迭代步骤可归纳为

(1) 以观测平面的位场值f作为向下延拓平面的位场初值g₁；

(2) 将g₁ 向上延拓到观测平面，即Kg₁，并计算观测位场值f与延拓值Kg₁ 的误差e₁ =f-Kg₁；

(3) 利用公式(16)式计算最优迭代步长a₁，然后乘以误差e₁ 并与g₁ 相加来修正向下延拓平面的位场初值，即g₁ +a₁e₁；

(4) 重复(2)、(3)步，直到误差|e_n|＜ε(ε 为很小的数)，即停止迭代.

4 数值试验及结果比较

为验证第3节提出的最优迭代步长的选择对积分迭代法的改善，本文分别采用三维理论模型数据和三维实测数据进行数值试验.

4.1 理论模型试验

采用文献[7]的双球体重力模型.两个球体的参数相同:剩余密度Δσ=1.0t/m³、半径r=0.5km、中心埋深1.8km、球心x坐标分别为10km 和15km、球心y坐标12.5km、z坐标向下为正，线数M和每线点数N同为512、点距Δx和线距Δy都为50m.

根据球体重力场公式^[21]

(17)

计算得h=0m、h=500m、h=750m、h=1000m 平面处的重力数据.我们以h=0 m 平面处的重力数据为观测位场数据，然后分别用最优迭代步长和固定步长为1的积分迭代法将其向下延拓500 m(10倍点距)、750 m(15 倍点距)、1000 m(20 倍点距)，并用得到的延拓值Δg_c 与500m、750m、1000m 高度处的真实重力场值Δg_t 采用公式^[8]

(18)

计算两种步长下积分迭代法向下延拓后对应的延拓误差Δg_err.

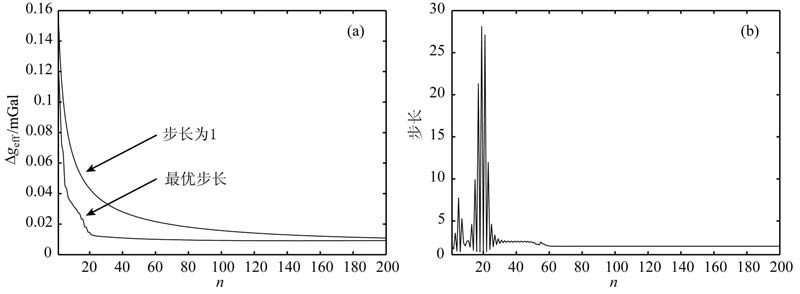

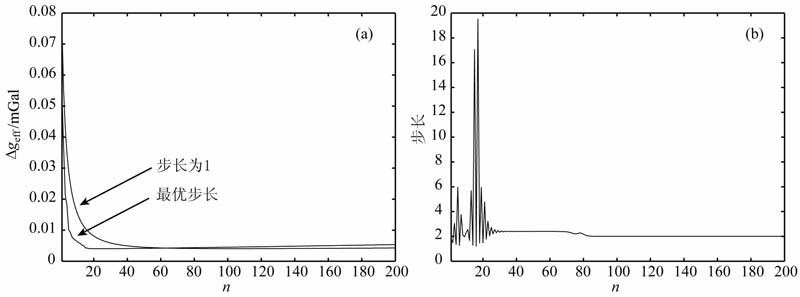

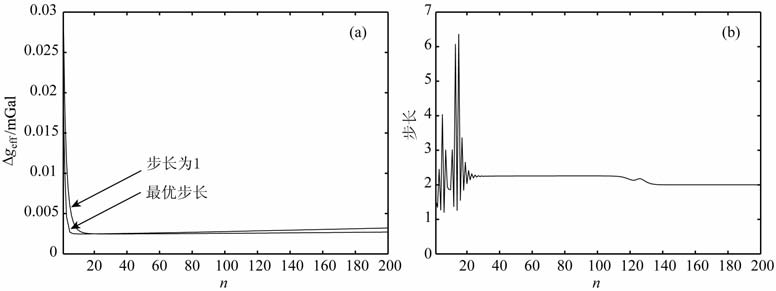

将h=0m 平面处的重力数据分别向下延拓三个深度后，最优迭代步长和固定步长积分迭代法各自的三个延拓误差Δg_err随迭代次数n的变化关系分别如图 1a、2a、3a所示；最优迭代步长随迭代次数的变化分别如图 1b、图 2b、图 3b 所示.可见:(1)最优迭代步长能够有效地减少积分迭代法收敛的迭代次数，加快迭代法的收敛速度；(2)三个延拓深度的每一最优迭代步长a_n都大于固定步长1，且a_n随迭代次数n增加的变化趋势一致，即前期表现为一震荡过程，并间或有较大震荡；(3)向下延拓的深度越深，最优迭代步长变化趋势最大震荡处的震荡幅度越大，但通过一定次数的迭代，迭代步长统一收敛到1.99左右，这样就能够保证最优迭代步长积分迭代法的收敛性.

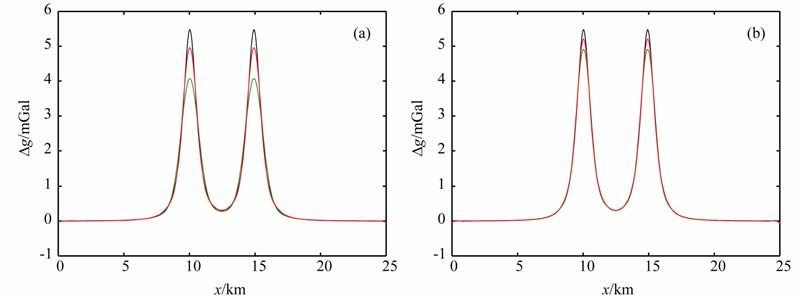

为了延拓效果的直观对比，将用固定步长和最优迭代步长积分迭代法向下延拓1000 m(20 倍点距)，将得到的延拓数据与h=1000 m 平面上真实数据在两球心上方主剖面上的值放到一起，其对比如图 4a和图 4b所示.从结果对比可以清晰地看出，在较小迭代次数的情况下，最优迭代步长积分迭代法的延拓结果要明显优于固定步长积分迭代法，换句话说，在相同精度要求条件下，最优迭代步长积分迭代法其要求的迭代次数要远远小于固定步长的积分迭代法.

4.2 实测数据试验

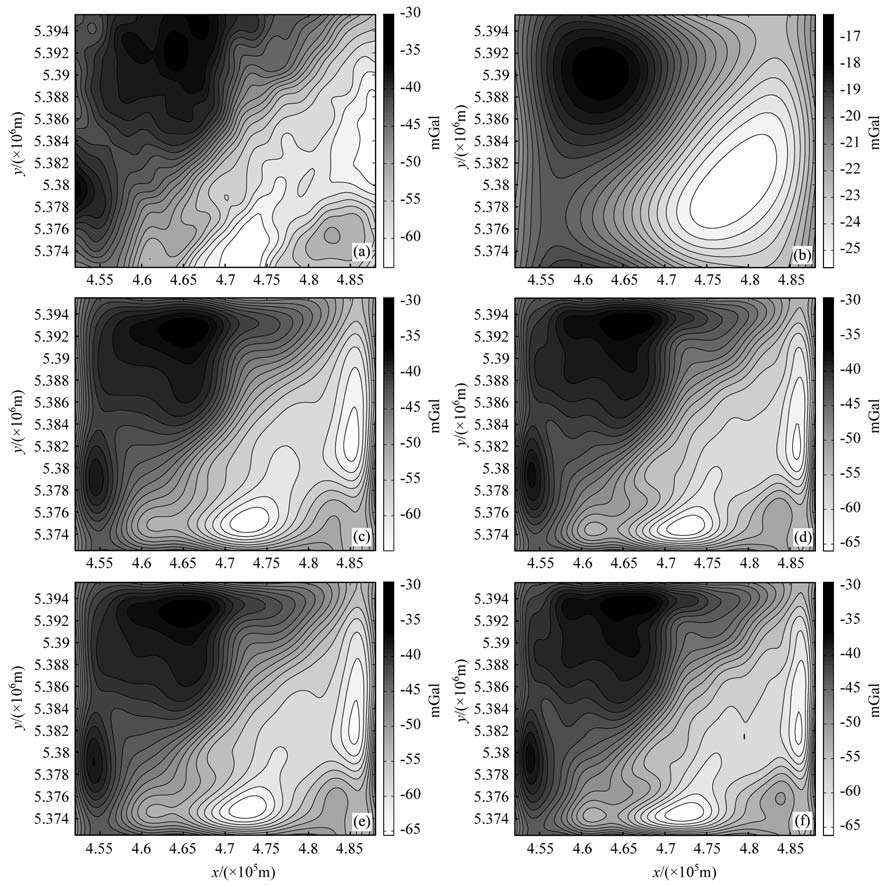

实测数据采用SGL公司在加拿大南部边界渥太华地区测量的布格重力异常数据^[22].该次测量在WGS84UTM 坐标下的实际测区范围为东西方向:452000~488000m, 南北方向:5372500~5395500m, 地形平均海拔高度268m, 航测飞机飞行高度约468m.原始数据网格化后点距和线距均为250 m, 其等值线图见图 5a；将原始数据向上延拓5000m(20倍点距)后，结果见图 5b；将向上延拓5000 m 后的布格重力异常数据分别采用固定步长为1的积分迭代法和最优步长积分迭代法向下延拓回原来的高度，其中，迭代100次后其结果分别如图 5c和5d所示，迭代200次后其结果分别如图 5e和5f所示.

将图 5c~5f与图 5a进行比较可见，图 5d和图 5f的延拓效果要优于图 5c和图 5e，特别是在一些极值点上，最优迭代步长积分迭代法的延拓效果优势明显.

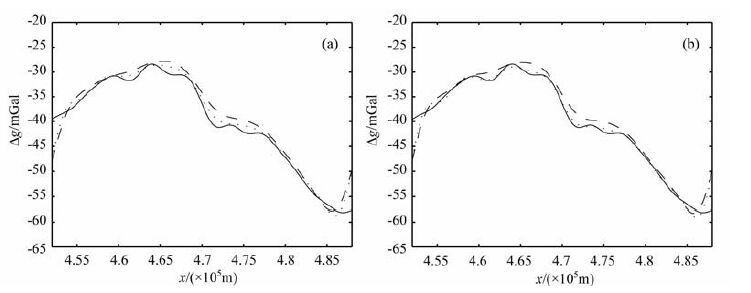

图 6a是按公式(18)计算得到的两种方法的延拓误差随迭代次数变化的对比图；图 6b是最优迭代步长随迭代次数的变化过程.同样，为了对比明显，给出了东西方向一条过坐标为5392250 m 的测线剖面图，其中，实线是真实值，虚线是固定步长积分迭代法延拓结果，点线是最优迭代步长积分迭代法延拓结果，由图 7可见:(1)最优迭代步长积分迭代法相对固定步长为1的积分迭代法具有很小的初始延拓误差，如迭代1次，前者的延拓误差为5.2939mGal, 而后者的延拓误差为15.8852mGal(对比图 6a)，且随着迭代次数的增加，前者的延拓误差始终要小于后者的延拓误差；(2)最优迭代步长前期有震荡，迭代一定次数后基本保持不变(图 6b)；(3)最优步长积分迭代法的延拓结果与原始重力异常数据更加吻合(对比图 7(a, b)).

5 结论

(1) 位场向下延拓的积分迭代法是徐世浙院士基于位场延拓的物理意义提出的.本文针对其迭代式，利用Kirsch正则化子理论和数学归纳法，分析了积分迭代法的正则性，并由其正则化滤子函数证明该迭代法是一种求解不适定反问题的正则化方法，从而将积分迭代法归类到正则化方法，并将有利于将该迭代法推广到其它领域的反问题求解.

(2) 通过计算积分迭代法迭代过程中的最优迭代步长，得到了基于最优迭代步长的积分迭代法，理论模型数据和实测数据延拓结果对比表明，最优迭代步长积分迭代法相对固定步长积分迭代法具有较小的延拓误差，特别是具有相对很小的初始延拓误差.
